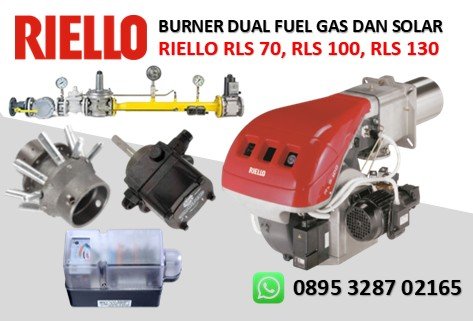

DUAL FUEL BURNER RIELLO RLS 70, RLS 100, RLS 130

Seri burner RLS 70, RLS 100, RLS 130 mencakup rentang daya 232 hingga 1395 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, generator udara panas atau uap, serta boiler minyak diatermik. Pengoperasiannya “dua tahap”; burner dilengkapi dengan PANEL LED elektronik yang memberikan diagnostik status burner.

Optimalisasi emisi suara dijamin oleh penggunaan kipas dengan bilah kurva terbalik dan material peredam suara yang terintegrasi dalam sirkuit hisap udara. Performa kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik di semua tingkat pembakaran. Desain eksklusifnya memastikan dimensi yang lebih kecil, penggunaan, dan perawatan yang mudah. Beragam aksesori menjamin fleksibilitas kerja yang lebih tinggi.

DATA SHEET DUAL FUEL BURNER RIELLO RLS 70

DATA SHEET DUAL FUEL BURNER RIELLO RLS 70, RLS 100, RLS 130

Model : RLS 70
Tipe : 684 T1
Daya (1)
Pengiriman (1) min – maks : 232/465 ÷ 814 kW, Kebutuhan Bahan Bakar : 19/39 ÷ 69 kg/jam
Bahan Bakar – Minyak ringan, viskositas maks. pada 20 °C : 6 mm2/s (1,5°BT – 6 cSt)
– Gas alam : G20 (metana) – G25
– LPG – G31 (butana)
Tekanan gas pada maks. Output (2) – Gas : G20/G25/G31 — 6,2/7,5/7,8 – 360 mbar
Operasi – Intermiten (min. 1 kali berhenti dalam 24 jam)
– Dua tahap (nyala api tinggi dan rendah) dan satu tahap (semua – tidak ada)
Output Pompa pada 12 bar : 220 kg/jam
Rentang tekanan : 10 – 20 bar
Suhu bahan bakar : 60 °C maks.
Nozel : nomor 2
Aplikasi standar Boiler : air, uap, minyak diatermik
Suhu sekitar : 0 – 40 °C
Suhu udara pembakaran : maks. 60 °C
Tingkat kebisingan (3) Tekanan suara : 74
Daya suara dB(A) : 85
Berat (termasuk kemasan) kg 75 – 77(4)

DATA SHEET DUAL FUEL BURNER RIELLO RLS 100

Model : RLS 100
Tipe : 685 T1
Daya (1)
Pengiriman (1) min – maks : 349/698 ÷ 1163 kW, Kebutuhan Bahan Bakar : 29,5/59 ÷ 98 kg/jam
Bahan Bakar – Minyak ringan, viskositas maks. pada 20 °C: 6 mm2/s (1,5°BT – 6 cSt)
– Gas alam: G20 (metana) – G25
– LPG – G31 (butana)
Tekanan gas pada maks. Output (2) – Gas: G20/G25/G31 — 10/13/12 – 360 mbar
Operasi – Intermiten (min. 1 kali berhenti dalam 24 jam)
– Dua tahap (nyala api tinggi dan rendah) dan satu tahap (semua – tidak ada)
Output Pompa pada 12 bar : 220 kg/jam
Rentang tekanan : 10 – 20 bar
Suhu bahan bakar : 60 °C maks.
Nozel nomor 2
Aplikasi standar Boiler : air, uap, minyak diatermik
Suhu sekitar : 0 – 40 °C
Suhu udara pembakaran : maks. 60 °C
Tingkat kebisingan (3) Tekanan suara : 77,5
Daya suara dB(A) : 88,5
Berat (termasuk kemasan) kg : 78- 80(4)

DATA SHEET DUAL FUEL BURNER RIELLO RLS 130

Model : RLS 130
Tipe : 686 T1
Daya (1)
Pengiriman (1) min – maks : 465/930 ÷ 1395 kW, Kebutuhan Bahan Bakar : 39/78 ÷ 118 kg/jam
Bahan Bakar – Minyak ringan, viskositas maks. pada 20 °C: 6 mm2/s (1,5°BT – 6 cSt)
– Gas alam: G20 (metana) – G25
– LPG – G31 (butana)
Tekanan gas pada maks. Output (2) – Gas: G20/G25/G31 : 11,5/14,4/15 – 360 mbar
Operasi – Intermiten (min. 1 kali berhenti dalam 24 jam)
– Dua tahap (nyala api tinggi dan rendah) dan satu tahap (semua – tidak ada)
Output Pompa pada 12 bar : 220 kg/jam
Rentang tekanan : 10 – 20 bar
Suhu bahan bakar : 60 °C maks.
Nozel nomor 2
Aplikasi standar Boiler : air, uap, minyak diatermik
Suhu sekitar : 0 – 40 °C
Suhu udara pembakaran : maks. 60 °C
Tingkat kebisingan (3) Tekanan suara : 80
Daya suara dB(A) : 91
Berat (termasuk kemasan) kg 80 – 82(4)

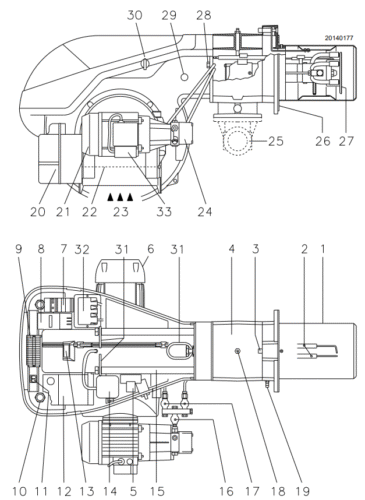

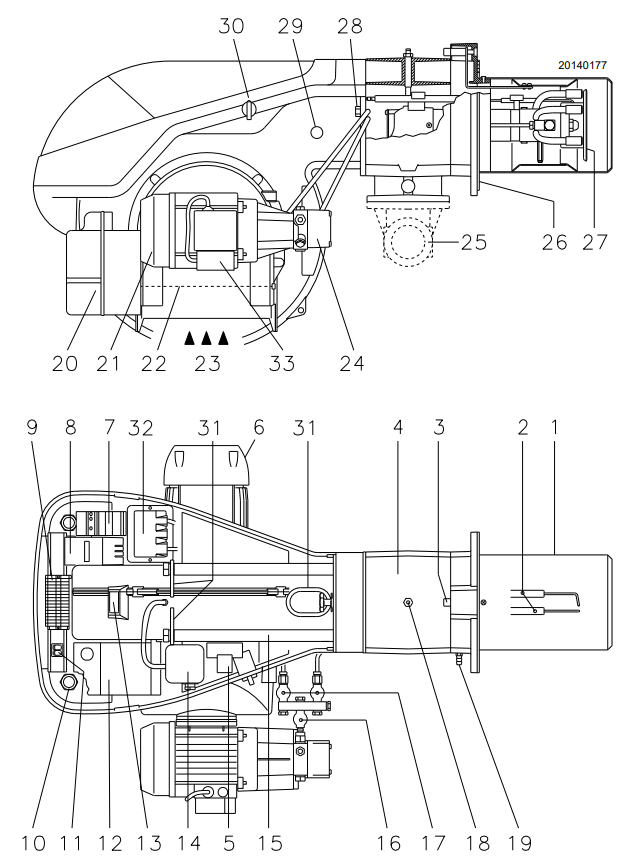

DESKRIPSI DUAL FUEL BURNER RIELLO RLS 70, RLS 100, RLS 130 GAS DAN SOLAR

1 Kepala pembakaran
2 Elektroda pengapian
3 Sekrup untuk penyetelan kepala pembakaran
4 Kopling pipa
5 Relai
6 Motor kipas
7 Pembuat kontak motor dan relai termal dengan tombol reset
8 PANEL LED
9 Papan terminal
10 Grommet kabel untuk pemasangan kabel listrik (dilakukan oleh
pemasang)
11 Dua sakelar listrik:
– satu untuk “burner mati – hidup”
– satu untuk “operasi tahap 1 – 2”
12 Kotak kontrol dengan lampu pilot pengunci dan tombol reset
13 Jendela inspeksi nyala api
14 Sakelar tekanan udara minimum (tipe diferensial)
15 Batang geser untuk membuka burner dan memeriksa
kepala pembakaran
16 Katup pengaman
17 Katup tahap 1 dan 2
18 Titik uji tekanan gas dan sekrup pengunci kepala
19 Titik uji tekanan udara
20 Motor servo. Saat pembakar tidak beroperasi, peredam udara tertutup sepenuhnya untuk mengurangi penyebaran panas dari boiler, akibat aliran asap yang menarik udara dari saluran masuk hisap kipas.
21 Motor pompa
22 Peredam udara
23 Saluran masuk udara ke kipas
24 Pompa
25 Pipa masukan gas
26 Flensa pemasangan boiler
27 Cakram stabilitas api
28 Sekrup untuk mengencangkan sambungan kipas ke pipa
29 Sel UV
30 Selektor “OIL – OFF – GAS”
31 Cincin pengangkat
32 Trafo pengapian
33 Kapasitor motor pompa
