DUAL FUEL BURNER RIELLO RLS 28, RLS 38, RLS 50 GAS DAN SOLAR

JUAL BURNER RIELLO RLS 28, RLS 38, RLS 50 GAS DAN SOLAR

Seri burner RLS 28, RLS 38, RLS 50 Adalah Mesin Pembakar dua Bahan Bakar Gas dan Solar Asal Italia, Yang mencakup rentang daya 163 hingga 581 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, generator udara panas atau uap, serta boiler minyak diatermik. Pengoperasiannya “dua tahap”; burner dilengkapi dengan PANEL LED elektronik yang memberikan diagnostik status burner. Optimalisasi emisi suara dijamin oleh penggunaan kipas dengan bilah kurva terbalik dan material peredam suara yang terintegrasi dalam sirkuit hisap udara.

Performa kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik di semua tingkat pembakaran. Desain eksklusifnya memastikan dimensi yang lebih kecil, penggunaan, dan perawatan yang mudah. ​​Beragam aksesori menjamin fleksibilitas kerja yang lebih tinggi.

DATA SHEET DUAL FUEL BURNER RIELLO RLS 28 GAS DAN SOLAR

BURNER RIELLO RLS 28, RLS 38, RLS 50 GAS DAN SOLAR

• MODEL : RLS 28
• TYPE : 684 T1
• OUTPUT (1)
• PENGIRIMAN (1)
• Tahap ke-2 : 163 – 325 kW, Kebutuhan Bahan Bakar :  13,7 – 27,4 kg/jam
• Tahap 1 : 100 kW ,  Kebutuhan Bahan Bakar : 8,5 kg/jam
• BAHAN BAKAR MINYAK RINGAN, viskositas pada 20 °C : maks. 6 mm2/s (1,5 °E – 6 cSt)
• GAS ALAM : G20 (metana) – G21 – G22 – G23 – G25
• GPL – G30 (propana) – G31 (butana)
• Tekanan gas pada penyaluran maksimum (2) gas : G20/G25/G31 mbar 11 / 16,2 / 9,5
• OPERASI – Intermiten (min. 1 kali berhenti dalam 24 jam)
• – Dua tahap (nyala api tinggi dan rendah) dan satu tahap (semua – tidak ada)
• NOZEL nomor 2
• STANDAR APLIKASI Boiler: air, uap, minyak diatermik
• SUHU LINGKUNGAN : 0 – 40 °C
• SUHU UDARA PEMBAKARAN : maks. 60 °C
• SUPLAI LISTRIK V : 230 +/- 10%
• Hz : 50 – fase tunggal ~
• MOTOR LISTRIK rpm 2800
• Motor kipas V : 220 / 240, W : 250, A : 2,1
• Kapasitor motor kipas µF : 8
• Pump motor : V : 220/240, W : 90, A : 0,8
• Pump motor capacitor : µF : 5
• IGNITION TRANSFORMER V1 – V2 : 230 V – 2 x 5 kV, I1 – I2 : 1,9 A – 30 mA
• PUMP delivery (at 12 bar) : 67 kg/h
• pressure range : 4 – 18 bar
• fuel temperature : 60 ° C max
• ELECTRICAL POWER CONSUMPTION W : max 530
• ELECTRICAL PROTECTION IP 44
• Noise levels (3) Sound pressure : 68
• Sound power dBA : 79

DATA SHEET DUAL FUEL BURNER RIELLO RLS 38 GAS DAN SOLAR

• MODEL : RLS 38
• TYPE : 685 T1
• OUTPUT (1)
• PENGIRIMAN (1)
• Tahap ke-2 : 232 – 442 kW Kebutuhan Bahan Bakar : 19,6 – 37,3 kg/jam
• menit. Tahap 1 : 116 kW Kebutuhan Bahan Bakar : 9,8 kg/jam
• BAHAN BAKAR MINYAK RINGAN, viskositas pada 20 °C: maks. 6 mm2/s (1,5 °E – 6 cSt)
• GAS ALAM: G20 (metana) – G21 – G22 – G23 – G25
• GPL – G30 (propana) – G31 (butana)
• Tekanan gas pada penyaluran maksimum (2) gas: G20/G25/G31 : 13 / 19,2 / 12 mbar
• OPERASI – Intermiten (min. 1 kali berhenti dalam 24 jam)
  – Dua tahap (nyala api tinggi dan rendah) dan satu tahap (semua – tidak ada)
• NOZEL nomor 2
• STANDAR APLIKASI Boiler: air, uap, minyak diatermik
• SUHU LINGKUNGAN : 0 – 40 °C
• SUHU UDARA PEMBAKARAN : maks. 60 °C
• SUPLAI LISTRIK V : 230 +/- 10%
• Hz : 50 – fase tunggal ~
• MOTOR LISTRIK : rpm 2800
• Motor kipas V : 220 / 240, W : 420 , A : 2,9
• Kapasitor motor kipas : 12,5 µF
• Pump motor : V : 220/240, W : 90, A : 0,8
• Pump motor capacitor : µF : 5
• IGNITION TRANSFORMER V1 – V2 : 230 V – 2 x 5 kV, I1 – I2 : 1,9 A – 30 mA
• PUMP delivery (at 12 bar) : 67 kg/h
• pressure range : 4 – 18 bar
• fuel temperature : 60 ° C max
• ELECTRICAL POWER CONSUMPTION W : max 530
• ELECTRICAL PROTECTION IP 44
• Noise levels (3) Sound pressure : 68
• Sound power dBA : 79

DATA SHEET DUAL FUEL BURNER RIELLO RLS 50 GAS DAN SOLAR

• MODEL : RLS 50
• TYPE : 686 T1
• OUTPUT (1)
• PENGIRIMAN (1)
• Tahap ke-2 : 290 – 581 kW, Kebutuhan Bahan Bakar : 24,5 – 49 kg/jam
• Tahap 1 : 145 kW, 12,3 kg/jam
• BAHAN BAKAR MINYAK RINGAN, viskositas pada 20 °C: maks. 6 mm2/s (1,5 °E – 6 cSt)
• GAS ALAM: G20 (metana) – G21 – G22 – G23 – G25
• GPL – G30 (propana) – G31 (butana)
• Tekanan gas pada penyaluran maksimum (2) gas: G20/G25/G31  : 14 / 20,8 / 10,5 mbar
• OPERASI – Intermiten (min. 1 kali berhenti dalam 24 jam)
• – Dua tahap (nyala api tinggi dan rendah) dan satu tahap (semua – tidak ada)
• NOZEL nomor 2
• STANDAR APLIKASI Boiler : air, uap, minyak diatermik
• SUHU LINGKUNGAN : 0 – 40 °C
• SUHU UDARA PEMBAKARAN : maks. 60 °C
• SUPLAI LISTRIK V : 230-400 dengan netral +/-10%
• Hz : 50 – tiga fase ~
• MOTOR LISTRIK : rpm 2800
• Motor kipas : V : 220 / 240 – 350 / 415, W : 650, A : 3 – 1,7
• apasitor motor kipas : µF : –
• Pump motor : V : 220/240, W : 90, A : 0,8
• Pump motor capacitor : µF : 5
• IGNITION TRANSFORMER V1 – V2 : 230 V – 2 x 5 kV, I1 – I2 : 1,9 A – 30 mA
• PUMP delivery (at 12 bar) : 67 kg/h
• pressure range : 4 – 18 bar
• fuel temperature : 60 ° C max
• ELECTRICAL POWER CONSUMPTION W : max 530
• ELECTRICAL PROTECTION IP 44
• Noise levels (3) Sound pressure : 68
• Sound power dBA : 79

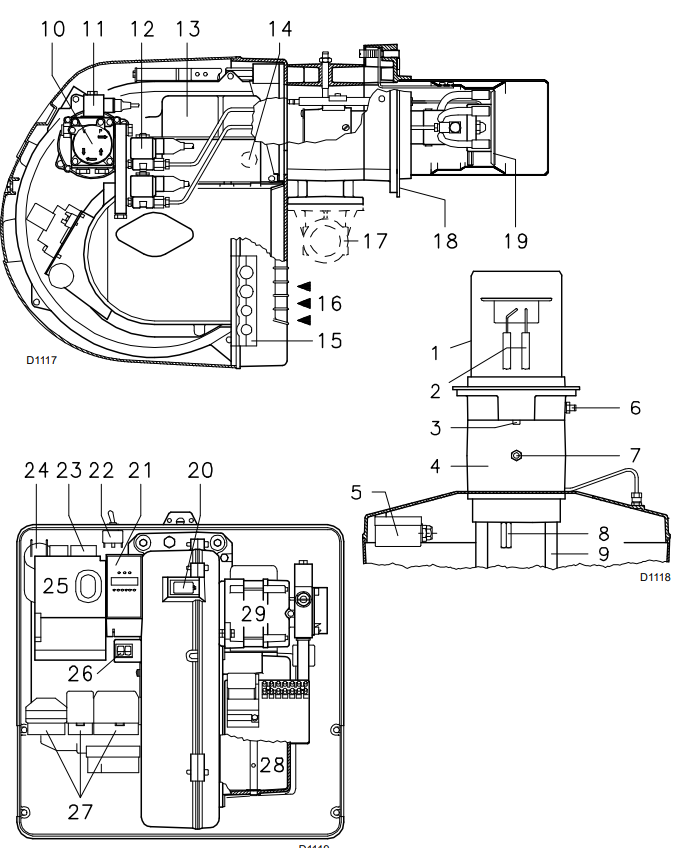

DESKRIPSI DUAL FUEL BURNER RIELLO RLS 28, RLS 38, RLS 50 GAS DAN SOLAR

1 Kepala pembakaran
2 Elektroda pengapian
3 Sekrup untuk penyetelan kepala pembakaran
4 Selongsong
5 Sakelar tekanan udara minimum
(tipe operasi diferensial)
6 Titik uji tekanan udara
7 Titik uji tekanan gas dan sekrup pengencang kepala
8 Sekrup yang menahan kipas ke selongsong
9 Batang geser untuk membuka pembakar dan memeriksa kepala pembakaran
10 Pompa
11 Katup solenoid pengaman
12 Katup tahap 1 dan 2
13 Motor servo.
Saat pembakar dimatikan, katup gerbang udara
akan tertutup rapat untuk mengurangi kehilangan panas
akibat aliran asap, yang cenderung menarik
udara dari saluran masuk udara kipas.
14 Sel UV
15 Pelat dengan empat lubang knock-out untuk selang fleksibel
dan perutean kabel listrik.
16 Saluran masuk udara ke kipas
17 Pipa masukan gas
18 Flensa pemasangan boiler
19 Cakram stabilitas api
20 Jendela inspeksi api
21 PANEL LED
22 Pemilih MINYAK/GAS
23 Kontaktor motor kipas dan pemutus termal dengan
tombol reset (RLS 50 tiga fase)
24 Kapasitor motor kipas
(RLS 28 – RLS 38)
25 Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
26 Dua sakelar:
– satu untuk “burner mati – menyala”
– satu untuk “operasi tahap 1 – 2”
27 Steker untuk sambungan listrik
28 Katup gerbang udara
29 Motor pompa
