OIL BURNER RIELLO MODULATING RL 70/M, RL 100/M, RL 130/M

Seri burner RL 70/M, RL 100/M, RL 130/M mencakup rentang daya 474 hingga 1779 kW, dan telah dirancang untuk digunakan pada boiler air panas atau superheater, generator udara panas atau uap, serta boiler minyak diatermik. Pengoperasiannya dapat berupa “progresif dua tahap” atau, sebagai alternatif, “modulasi” dengan pemasangan regulator logika PID dan probe terkait.

Burner seri RL/M menjamin tingkat efisiensi tinggi di semua aplikasi, sehingga mengurangi konsumsi bahan bakar dan biaya operasional. Optimalisasi emisi suara dijamin oleh penggunaan kipas dengan bilah miring ke depan dan material peredam suara yang terintegrasi dalam sirkuit hisap udara. Desain eksklusifnya memastikan dimensi yang lebih ringkas, penggunaan, dan perawatan yang mudah. Beragam aksesori menjamin fleksibilitas kerja yang lebih tinggi.

DATA SHEET OIL BURNER RIELLO MODULATING RL 70/M

DATA SHEET OIL BURNER RIELLO MODULATING RL 70/M, RL 100/M, RL 130/M MODULATING

MODEL : RL 70/M
TIPE : 669 T1
OUTPUT (1) MAKS : 474 – 1043 KW, 408 – 897 Mkal/jam
Kebutuhan Bahan Bakar : 40 – 88 kg/jam
MIN : 261 – 474 kW, 224 – 408 Mkal/jam, 22 – 40 kg/jam
BAHAN BAKAR MINYAK RINGAN
– nilai kalor bersih : 11,8 kWh/kg, 10,2 Mkal/kg, (10.200 kkal/kg)
– densitas : 0,82 – 0,85 kg/dm3
– viskositas pada 20 °C mm2/s maks. 6 (1,5 °BT – 6 cSt)
OPERASI • Intermiten (min. 1 pemberhentian dalam 24 jam). Burner ini juga cocok untuk operasi kontinu, jika dilengkapi dengan kotak kontrol LANDIS tipe LOK 16.250 A27 (dapat dipertukarkan dengan kotak kontrol burner LANDIS LAL 1.25).
• Progresif dua tahap (dimodulasi oleh Kit)
NOZZLE nomor 1 (nozzle dengan return)
APLIKASI STANDAR Boiler : air, uap, minyak diatermik
SUHU LINGKUNGAN : 0 – 40 °C
SUHU UDARA PEMBAKARAN : maks. 60 °C
POMPA pengiriman (pada 20 bar) : 190 kg/jam
rentang tekanan : 10 – 21 bar
suhu bahan bakar : 90 °C maks.
PERLINDUNGAN LISTRIK IP 44
TINGKAT KEBISINGAN (2) dBA : 75

DATA SHEET OIL BURNER RIELLO MODULATING RL 100/M

MODEL : RL 100/M
TIPE : 670 T1
OUTPUT (1) MAKS : 711 – 1482KW, 612 – 1275Mkal/jam
Kebutuhan Bahan Bakar : 60 – 125 kg/jam
MIN : 332 – 711 kW, 286 – 612Mkal/jam
Kebutuhan Bahan Bakar : 28 – 60 kg/jam
BAHAN BAKAR MINYAK RINGAN
– nilai kalor bersih : 11,8 kWh/kg, 10,2 Mkal/kg, (10.200 kkal/kg)
– densitas : 0,82 – 0,85 kg/dm3
– viskositas pada 20 °C mm2/s maks. 6 (1,5 °BT – 6 cSt)
OPERASI • Intermiten (min. 1 pemberhentian dalam 24 jam). Burner ini juga cocok untuk operasi kontinu, jika dilengkapi dengan kotak kontrol LANDIS tipe LOK 16.250 A27 (dapat dipertukarkan dengan kotak kontrol burner LANDIS LAL 1.25).
• Progresif dua tahap (dimodulasi oleh Kit)
NOZZLE nomor 1 (nozzle dengan return)
APLIKASI STANDAR Boiler : air, uap, minyak diatermik
SUHU LINGKUNGAN : 0 – 40 °C
SUHU UDARA PEMBAKARAN : maks. 60 °C
POMPA pengiriman (pada 20 bar) : 190 kg/jam
rentang tekanan : 10 – 21 bar
suhu bahan bakar : 90 °C maks.
PERLINDUNGAN LISTRIK IP 44
TINGKAT KEBISINGAN (2) dBA : 77

DATA SHEET OIL BURNER RIELLO MODULATING RL 130/M

MODEL : RL 130/M
TIPE : 671 T1
OUTPUT (1) MAKS : 948 – 1779 KW, 816 – 1530 Mkal/jam, 80 – 150 kg/jam
MIN : 498 – 948 kW, 428 – 816 Mkal/jam, 42 – 80 kg/jam
BAHAN BAKAR MINYAK RINGAN
– nilai kalor bersih : 11,8 kWh/kg, 10,2 Mkal/kg, (10.200 kkal/kg)
– densitas : 0,82 – 0,85 kg/dm3
– viskositas pada 20 °C mm2/s maks. 6 (1,5 °BT – 6 cSt)
OPERASI • Intermiten (min. 1 pemberhentian dalam 24 jam). Burner ini juga cocok untuk operasi kontinu, jika dilengkapi dengan kotak kontrol LANDIS tipe LOK 16.250 A27 (dapat dipertukarkan dengan kotak kontrol burner LANDIS LAL 1.25).
• Progresif dua tahap (dimodulasi oleh Kit)
NOZZLE nomor 1 (nozzle dengan return)
APLIKASI STANDAR Boiler : air, uap, minyak diatermik
SUHU LINGKUNGAN : 0 – 40 °C
SUHU UDARA PEMBAKARAN : maks. 60 °C
POMPA pengiriman (pada 20 bar) : 190 kg/jam
rentang tekanan : 10 – 21 bar
suhu bahan bakar : 90 °C maks.
PERLINDUNGAN LISTRIK IP 44
TINGKAT KEBISINGAN (2) dBA : 78,5

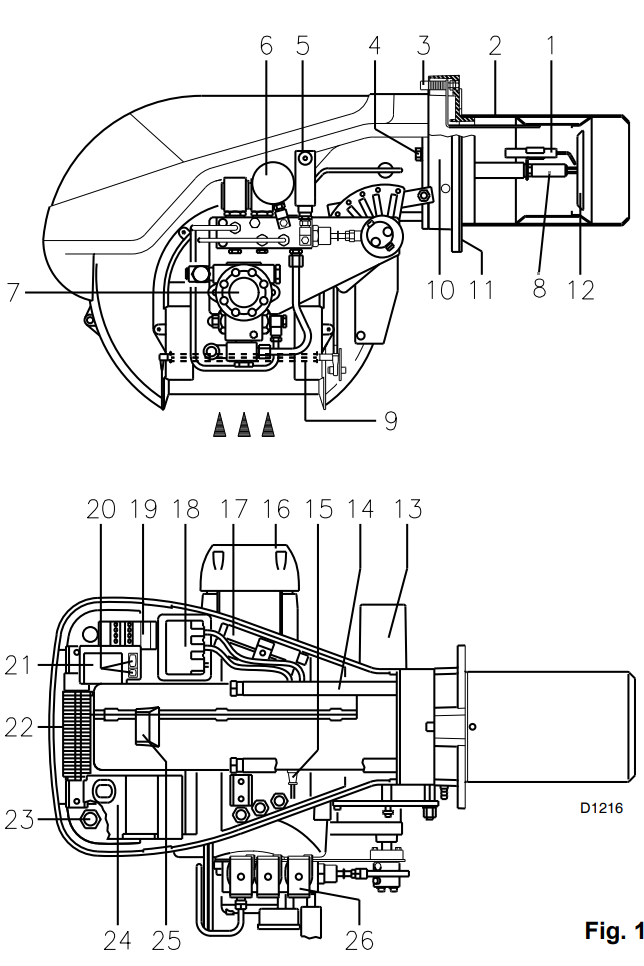

DESKRIPSI BURNER RIELLO MODULATING RL 70/M, RL 100/M, RL 130/M

1 Elektroda pengapian
2 Kepala pembakaran
3 Sekrup untuk penyetelan kepala pembakaran
4 Sekrup untuk memasang kipas ke flens
5 Sakelar tekanan oli
6 Pengukur tekanan untuk tekanan balik nosel
7 Pompa
8 Dudukan nosel anti-tetes
9 Katup gerbang udara
10 Titik uji tekanan kipas
11 Flensa pemasangan boiler
12 Cakram stabilitas nyala api
13 Motor servo, menyediakan penyetelan regulator pengiriman bahan bakar
dan katup gerbang udara.
Saat pembakar tidak beroperasi, katup gerbang udara tertutup sepenuhnya untuk meminimalkan penyebaran panas dari
boiler akibat aliran asap yang menarik udara dari
saluran hisap kipas.
14 Batang geser untuk membuka pembakar dan memeriksa kepala pembakaran
15 Fotosel untuk kontrol keberadaan nyala api
16 Motor listrik
17 Ekstensi untuk batang geser 14)
18 Trafo pengapian
19 Kontaktor motor dan pemutus termal dengan tombol reset
20 Sakelar daya untuk berbagai operasi:
otomatis – manual – mati.
Tombol untuk:
peningkatan daya – pengurangan daya.
21 Braket untuk memasang regulator daya RWF40
22 Strip terminal
23 Fairlead untuk sambungan listrik oleh pemasang
24 Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
25 Jendela inspeksi api
26 Rakitan katup dengan regulator tekanan pada nosel balik
