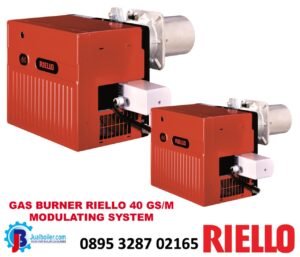

JUAL GAS BURNER RIELLO – SERI R40 GS/M MODULATING

Seri pembakar gas progresif atau modulasi dua tahap Riello 40 GS/M merupakan rangkaian lengkap produk yang dikembangkan untuk memenuhi permintaan pembakar gas untuk generator udara panas. Model-model baru ini melengkapi seri gas Riello 40 yang membanggakan diri atas pengalaman bertahun-tahun di seluruh dunia dan di bidang pemanas rumah tinggal serta aplikasi industri ringan. Seri pembakar ini tersedia dalam dua model berbeda dengan output berkisar antara 42 hingga 194 kW.

• GS 10/M 22 / 42 ÷ 105 kW
• GS 20/M 43 / 82 ÷ 194 kW

Modifikasi sederhana, dengan menambahkan komponen, memungkinkan memperoleh operasi modulasi dengan rasio 1:4. Pembakar dipasok dengan rangkaian gas kontrol rasio bahan bakar udara. Versi yang lebih canggih ini dapat lebih memenuhi kebutuhan pasar untuk aplikasi di mana modulasi diminta untuk memperoleh efisiensi pabrik tertinggi. Dalam mengembangkan pembakar ini, perhatian khusus diberikan pada kemudahan pemasangan dan penyesuaian, untuk mempertahankan ukuran sekecil mungkin dan memperoleh kinerja tinggi untuk operasi modulasi agar sesuai dengan segala jenis aplikasi yang tersedia di pasaran. Semua model disetujui oleh Standar Eropa EN 676 dan mematuhi Petunjuk Eropa: Peralatan Gas, EMC, Tegangan Rendah, dan Efisiensi Boiler.

KETERANGAN BURNER

Monoblok, pembakar gas, sepenuhnya otomatis, pengoperasian progresif atau modulasi dua tahap dengan kit, yang terdiri dari:

• Rasio udara/bahan bakar dikontrol dengan memeriksa aliran udara dan gas
• Dua sakelar tekanan pada pembakar, untuk memastikan pengoperasian pembakar, mendeteksi fungsi kipas dan cerobong asap
• Tersedia pengaturan ulang jarak jauh
• Servomotor untuk menggerakkan peredam udara ke posisi tertutup sepenuhnya pada posisi siaga, api rendah dan tinggi
• Menurunkan api 1:4
• Kipas dengan bilah lengkung maju
• Motor listrik fase tunggal 230 V, 50 Hz
• Kepala pembakaran dilengkapi dengan:
  • kerucut kepala baja tahan karat, tahan terhadap suhu tinggi
  • elektroda pengapian
  • probe ionisasi
  • distributor gas
  • cakram stabilitas nyala api
• perangkat tambahan, untuk menjaga bentuk nyala api tetap pendek
• Filter perlindungan terhadap gangguan radio
• Kotak kontrol nyala api berbasis mikroprosesor, dengan fungsi diagnostik
• Tingkat perlindungan listrik IP X0D (IP 40).

Peralatan standar:

• Engsel untuk memutar pembakar ke sisi kiri atau sisi kanan untuk posisi perawatan
• Layar insulasi flensa
• Sekrup dan mur untuk mengencangkan flensa ke boiler
• Steker 7-pin dengan kapasitor untuk EMC
• Steker 4-pin untuk menghubungkan termostat tinggi-rendah
• Buku petunjuk pemasangan, penggunaan, dan perawatan
• Katalog suku cadang.

DESKRIPSI BURNER

Mode operasi progresif dua tahap atau dimodulasi penuh oleh regulator, tersedia sebagai aksesori.

 Pembakar ini disetujui untuk operasi intermiten sesuai dengan Petunjuk EN 676.
 Pembakar ini memenuhi tingkat perlindungan IP 40, EN 60529.
 Menurut Petunjuk: EMC 2004/108/EC, Tegangan Rendah 2006/95/EC, dan Mesin 2006/42/EC.
 Jalur gas sesuai dengan EN 676.

1 – Servomotor peredam udara
2 – Peredam udara
3 – Soket 6 kutub untuk rangkaian gas
4 – Soket 7 kutub untuk kontrol listrik
5 – Soket 4 kutub untuk daya tinggi-rendah
6 – Pengatur daya RWF 40
7 – Grommet
8 – Lampu pengunci dan tombol reset
9 – Sekrup untuk mengencangkan penutup
10 – Sakelar tekanan udara minimum
11 – Sakelar tekanan udara maksimum

ELEKTRIKAL SYSTEM BURNER

PERHATIAN:

• Jangan menukar netral dan fase, ikuti diagram yang ditunjukkan dengan hati-hati dan lakukan penyambungan arde yang baik.
• Bagian konduktor harus minimal 1 mm2. (Kecuali diminta lain oleh standar dan undang-undang setempat).
• Pengkabelan listrik yang dilakukan oleh pemasang harus mematuhi peraturan yang berlaku di negara tersebut.

PENGUJIAN
Periksa penghentian pembakar dengan membuka termostat, dan penguncian dengan membuka konektor (CN3) yang dimasukkan ke dalam kabel merah probe yang ditempatkan di luar kotak kontrol.

CATATAN
Pembakar telah disetujui untuk operasi intermiten. Ini berarti pembakar harus berhenti setidaknya sekali setiap 24 jam untuk memungkinkan kotak kontrol listrik memeriksa efisiensinya saat dinyalakan. Termostat batas boiler (TL) biasanya memastikan pembakar berhenti. Jika ini tidak terjadi, sakelar waktu yang menghentikan pembakar setidaknya sekali setiap 24 jam harus diterapkan secara seri ke termostat batas (TL).

XP7 – 7 pole socket
XP4 – 4 pole socket
XP6 – 6 pole socket
MB – Auxiliary terminal block
S1 – Switch for:
MAN = manual operation
AUT = automatic operation
OFF = stand by
S2 – Button for:
– = power reduction
+ = power increase
TB – Burner-earth
SO – Ionisation probe
CN… – Connectors
TA – Ignition transformer
PA – Min. air pressure switch
PAM – Max. air pressure switch
C – Motor capacitor
SM – Servomotor

Jika Anda tertarik dengan salah satu produk kami, atau memerlukan informasi lebih lanjut, silakan hubungi staf penjualan kami sekarang untuk katalog terperinci kami.
