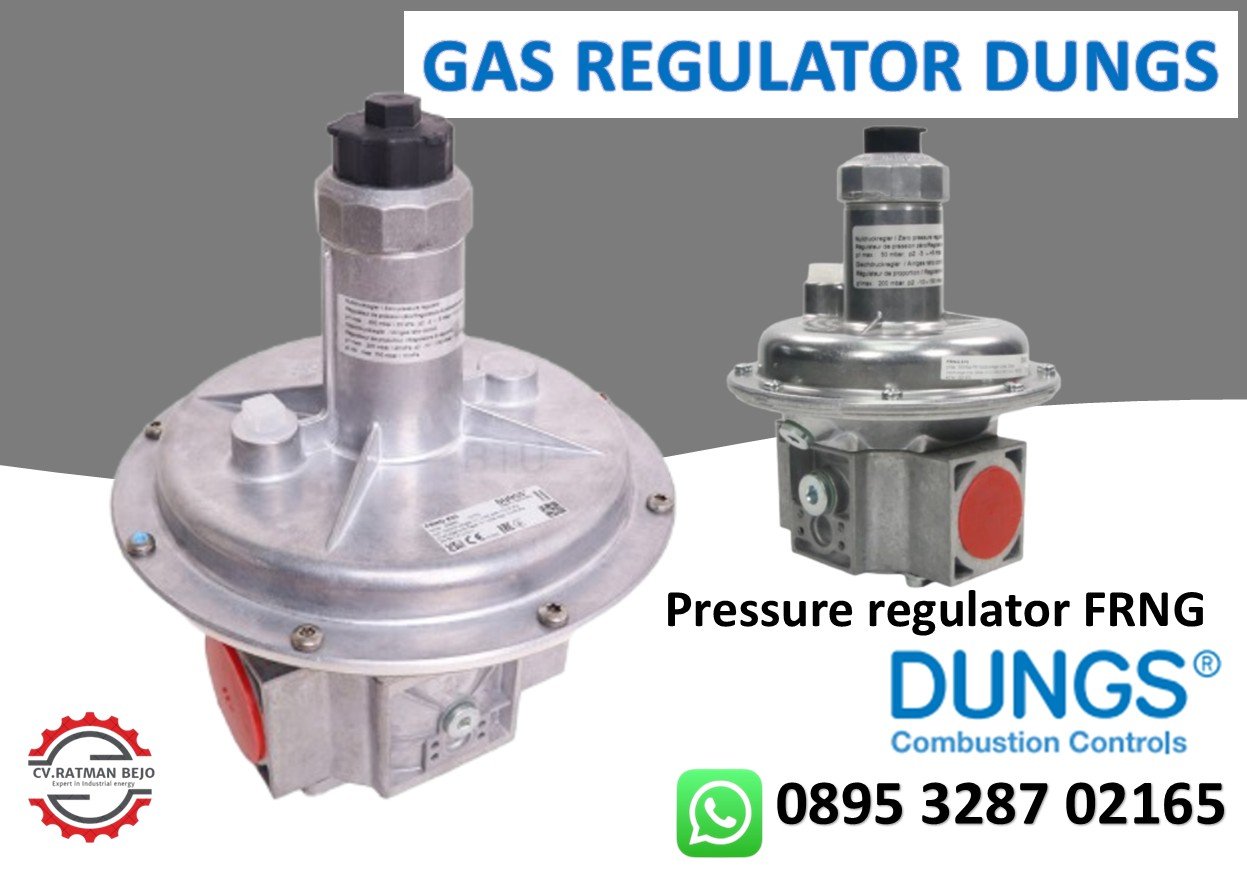

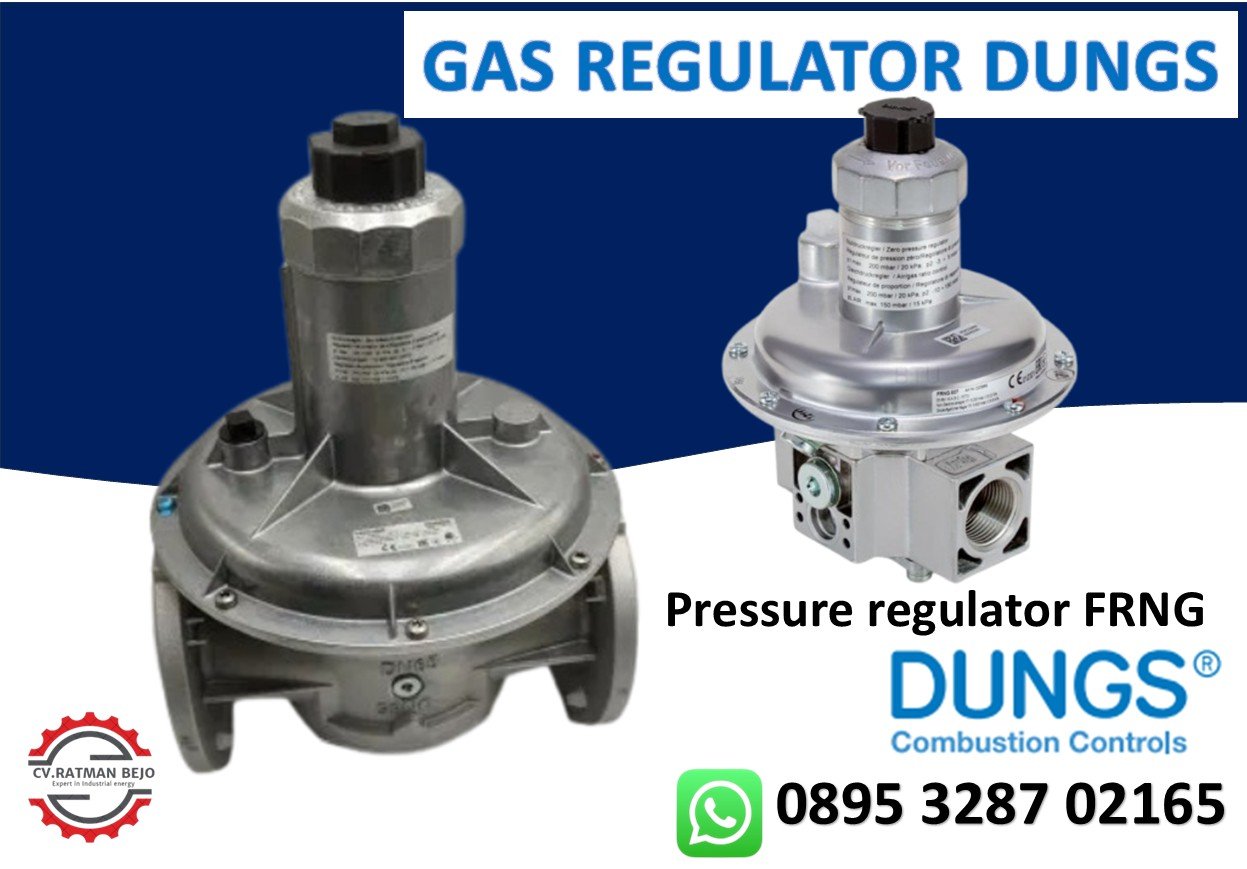

JUAL GAS REGULATOR DUNGS FRNG – LOW PRESSURE
Regulator Tekanan Nol/Proporsional DUNGS FRNG adalah regulator tekanan gas pegas untuk kontrol tekanan proporsional dengan offset dari 0,25 hingga 20 kPa dan proporsi tekanan hingga 15 kPa. Juga cocok untuk fungsi pengaturan tekanan nol dari -0,3 hingga 0,5 kPa. Regulator ini di gunakan pada aplikasi Gastrain pada mesin epmbakar/Burner Industri.
Regulator tekanan FRNG dengan pegas setpoint yang dapat disesuaikan dan counterspring yang terdefinisi. Keran internal untuk tekanan keluaran regulator, pulsa eksternal, dan koneksi tekanan blower telah disiapkan. Cocok untuk mengontrol tekanan keluaran regulator melalui variabel perintah pneumatik.
SPESIFIKASI GAS REGULATOR DUNGS FRNG
| Prameter | Detail Spesifikasi |
|---|---|
| Diameter Nominal | DN: 40, 50, 65, 80, 100, 125, 150 |
| Ulir Pipa (ISO 7/1) | Rp: 3/8, 1/2, 3/4, 1, 1 1/2, 2 |
| Flensa (Flange) | Koneksi flensa (PN 16) sesuai DIN EN 1092-1 |
| Tekanan Operasi Maks. | Hingga 500 mbar (50 kPa) |
| Regulator Tekanan | Sesuai EN 88-1, Kelas A, Grup 2, DIN 3380 RG 10, EN 12078 |
| Rentang Tekanan Input | • Zero pressure regulator: 5 – 200 mbar (0.5 – 20 kPa) • Proportional pressure regulator: 5 – 200 mbar (0.5 – 20 kPa) • Compressed air-controlled: hingga 500 mbar (50 kPa) |
| Rentang Tekanan Output | • Zero pressure regulator: -3 hingga 5 mbar (-0.3 hingga 0.5 kPa) • Proportional pressure regulator: 10 hingga 200 mbar (-1 hingga 20 kPa) • Dengan udara terkompresi hingga maks. 350 mbar (35 kPa) |
| Bahan Bagian Pembawa Gas | Housing: aluminium, baja (tanpa logam non-fero); Segel/Diafragma: NBR |
| Suhu Lingkungan | -15 °C hingga +70 °C |
| Posisi Pemasangan | • Rp 3/8 – DN 100: Kubah regulator tegak lurus hingga mendatar • DN 125, DN 150: Kubah regulator posisi vertikal • Rp 3/8 – DN 150: Kubah regulator terbalik (untuk Zero pressure regulator) |
| Koneksi Gas Ukur/Pengapian | G 1/4 ISO 228 di kedua sisi pada bagian inlet |
| Lubang Pengukuran | G 1/8 ISO 228 pada pelat dasar (opsi DN 125, DN 150). Dapat ditutup kembali untuk pengaturan nilai spesifik sistem |
| Bypass | Tersedia: Rp 3/8 hingga Rp 2 di sisi kanan housing |
| Koneksi Pulsa (Pulse) | Internal di bagian outlet; eksternal disiapkan pada housing: Rp 3/8 hingga Rp 1 kiri, G 1/8; di kedua sisi dari Rp 1 1/2, DN 40 G 1/4; pulsa internal dapat dikunci |
| Saluran Ventilasi | Tidak perlu perutean; gunakan koneksi yang ada sebagai koneksi tekanan untuk variabel perintah (tekanan blower). Koneksi: G 1/4 hingga Rp 1; mulai Rp 1 1/2, DN 40: G 1/2 |
| Variabel Perintah Tekanan Blower | Untuk aplikasi rasio gas-udara 1:1 dan operasi terkontrol udara terkompresi: |
DESKRIPSI GAS REGULATOR DUNGS FRNG
- Tekanan masukan hingga 200 mbar
(20 kPa) untuk aplikasi tekanan nol - Tekanan masukan hingga 200 mbar (20 kPa)
untuk aplikasi tekanan proporsional - Siap untuk bypass, Rp 3/8 hingga Rp 2
- Pengaturan tekanan keluaran regulator yang kokoh, presisi, dan sensitif
- Diafragma kompensasi tekanan masukan
- Diafragma pengaman
- Pulsa internal untuk tekanan keluaran regulator sebagai standar, koneksi pulsa eksternal
siap Sambungan untuk tekanan blower sebagai standar
Aplikasi
- Regulator tekanan DUNGS, tipe FRNG, cocok untuk gas keluarga 1, 2, 3 dan media gas netral lainnya.
- Tidak mengandung logam non-ferrous, cocok untuk gas hingga maks. 0,1 vol.% H2 S, kering.
Persetujuan
Sertifikat pengujian tipe EC sesuai dengan:
- Peraturan Peralatan Gas EC Persetujuan di negara-negara konsumen gas penting lainnya.
Deskripsi Fungsional
Berfungsi berdasarkan prinsip perbandingan gaya antara gaya dari:
– pegas titik setel yang dapat disesuaikan
– pegas penyeimbang yang ditentukan
– tekanan diferensial pada diafragma kerja dan
– gaya akibat berat bagian yang bergerak
Pegas penyeimbang bekerja melawan pegas yang dapat disesuaikan dan berat akibat gaya bagian yang bergerak. Tergantung pada tegangan awal pegas yang dapat disesuaikan dan posisi pemasangan, gaya
pegas penyeimbang dikompensasi. Kompensasi berlebih menyebabkan tekanan keluaran regulator positif, kompensasi parsial menyebabkan tekanan keluaran regulator negatif.
