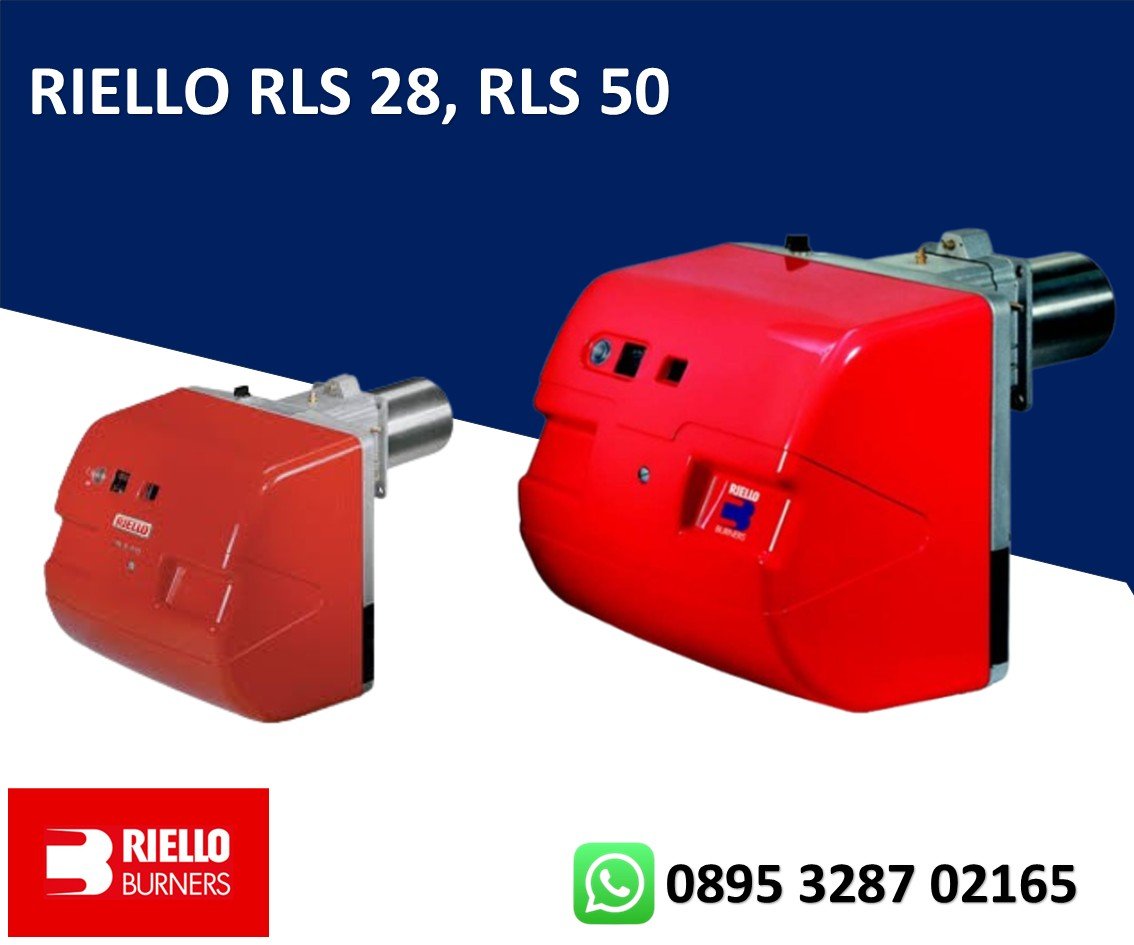

BURNER RIELLO RLS 28, RLS 50 – DUAL FUEL TWO STAGE

BURNER RIELLO RLS 28, RLS 50 – DUAL FUEL TWO STAGE

Burner RLS 28, mencakup rentang daya 163 – 325 kW, RLS 50 : 290 – 581 kW dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, generator udara panas atau uap, serta boiler minyak diatermik.

Pengoperasiannya “dua tahap”; burner dilengkapi dengan PANEL LED elektronik yang memberikan diagnostik status burner.

Optimalisasi emisi suara dijamin oleh penggunaan kipas dengan bilah kurva terbalik dan material peredam suara yang terintegrasi dalam sirkuit hisap udara. Performa kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik di semua tingkat pembakaran. Desain eksklusifnya memastikan dimensi yang lebih kecil, penggunaan, dan perawatan yang mudah. Beragam aksesori menjamin fleksibilitas kerja yang lebih tinggi.

DATA TEKNIS BURNER RLS 28

• MODEL : RLS 28
• TYPE : 684 T80
• OUTPUT (1)
  • PENGIRIMAN (1) Tahap 1 : 100 kW  Kebutuhan Bahan Bakar : 8,5 Kg/Jam
• Tahap ke-2 : 163 – 325 kW  Kebutuhan Bahan Bakar :  24,5 – 49 kg/jam
• BAHAN BAKAR MINYAK RINGAN, viskositas pada 20 °C : maks. 6 mm2/dtk (1,5 °BT – 6 cSt)
  • GAS ALAM: G20 (metana) – G21 – G22 – G23 – G25
  • GPL – G30 (propana) – G31 (butana)
• Tekanan gas pada penyaluran maksimum (2) gas: G20/G25/G31 mbar 11 / 16,2 / 9,5
• OPERASI
  • – Intermiten (min. 1 kali berhenti dalam 24 jam)
  • – Dua tahap (nyala api tinggi dan rendah) dan satu tahap (semua – tidak ada)
• NOZEL nomor 2
• APLIKASI STANDAR : Boiler: air, uap, minyak diatermik
• SUHU LINGKUNGAN :  0 – 40 °C
• SUHU UDARA PEMBAKARAN : maks. 60 °C
• SUPLAI LISTRIK
• V : 220 +/- 10%
• Hz : 60 – fase tunggal ~
• MOTOR LISTRIK rpm : 3380
• Motor kipas :
  • V : 220 / 380-460-480
  • W : 570
  • A : 1,8
• Kapasitor motor kipas µF : 12,5
• TRAFO PENGAPIAN
  • V1 – V2 : 230 V – 2 x 5 kV
  • I1 – I2 : 1,9 A – 30 mA
• Pengiriman POMPA (pada 12 bar) : 67 kg/jam
  • rentang tekanan : 4 – 18 bar
  • suhu bahan bakar : 60°C maks.
• KONSUMSI DAYA LISTRIK : 910 W maks.
• PERLINDUNGAN LISTRIK : IP 44
• SESUAI DENGAN PETUNJUK : 2006/42/EC – 2014/30/UE – 2014/35/UE
• Tingkat kebisingan (3) Tekanan suara dBA : 72
• Daya suara : 83

DATA TEKNIS BURNER RLS 50

• MODEL : RLS 50
• TYPE : 686 T80
• OUTPUT (1)
  • PENGIRIMAN (1) Tahap 1 : 145 kW  Kebutuhan Bahan Bakar : 12,3 Kg/Jam
  • Tahap ke-2 : 290 – 581 kW  Kebutuhan Bahan Bakar :  24,5 – 49 kg/jam
• BAHAN BAKAR MINYAK RINGAN, viskositas pada 20 °C : maks. 6 mm2/dtk (1,5 °BT – 6 cSt)
  • GAS ALAM: G20 (metana) – G21 – G22 – G23 – G25
  • GPL – G30 (propana) – G31 (butana)
• Tekanan gas pada penyaluran maksimum (2) gas: G20/G25/G31 mbar 14 / 20,8 / 10,5
• OPERASI
  • – Intermiten (min. 1 kali berhenti dalam 24 jam)
  • – Dua tahap (nyala api tinggi dan rendah) dan satu tahap (semua – tidak ada)
• NOZEL nomor 2
• APLIKASI STANDAR : Boiler: air, uap, minyak diatermik
• SUHU LINGKUNGAN :  0 – 40 °C
• SUHU UDARA PEMBAKARAN : maks. 60 °C
• SUPLAI LISTRIK
• V : 220 +/- 10%
• Hz : 60 – fase tunggal ~
• MOTOR LISTRIK rpm : 3400
• Motor kipas :
  • V : 220
  • W : 300
  • A : 2,4
• Kapasitor motor kipas µF : 12,5
• TRAFO PENGAPIAN
  • V1 – V2 : 230 V – 2 x 5 kV
  • I1 – I2 : 1,9 A – 30 mA
• Pengiriman POMPA (pada 12 bar) : 67 kg/jam
  • rentang tekanan : 4 – 18 bar
  • suhu bahan bakar : 60°C maks.
• KONSUMSI DAYA LISTRIK : 530 W maks.
• PERLINDUNGAN LISTRIK : IP 44
• SESUAI DENGAN PETUNJUK : 2006/42/EC – 2014/30/UE – 2014/35/UE
• Tingkat kebisingan (3) Tekanan suara dBA : 68
• Daya suara : 72

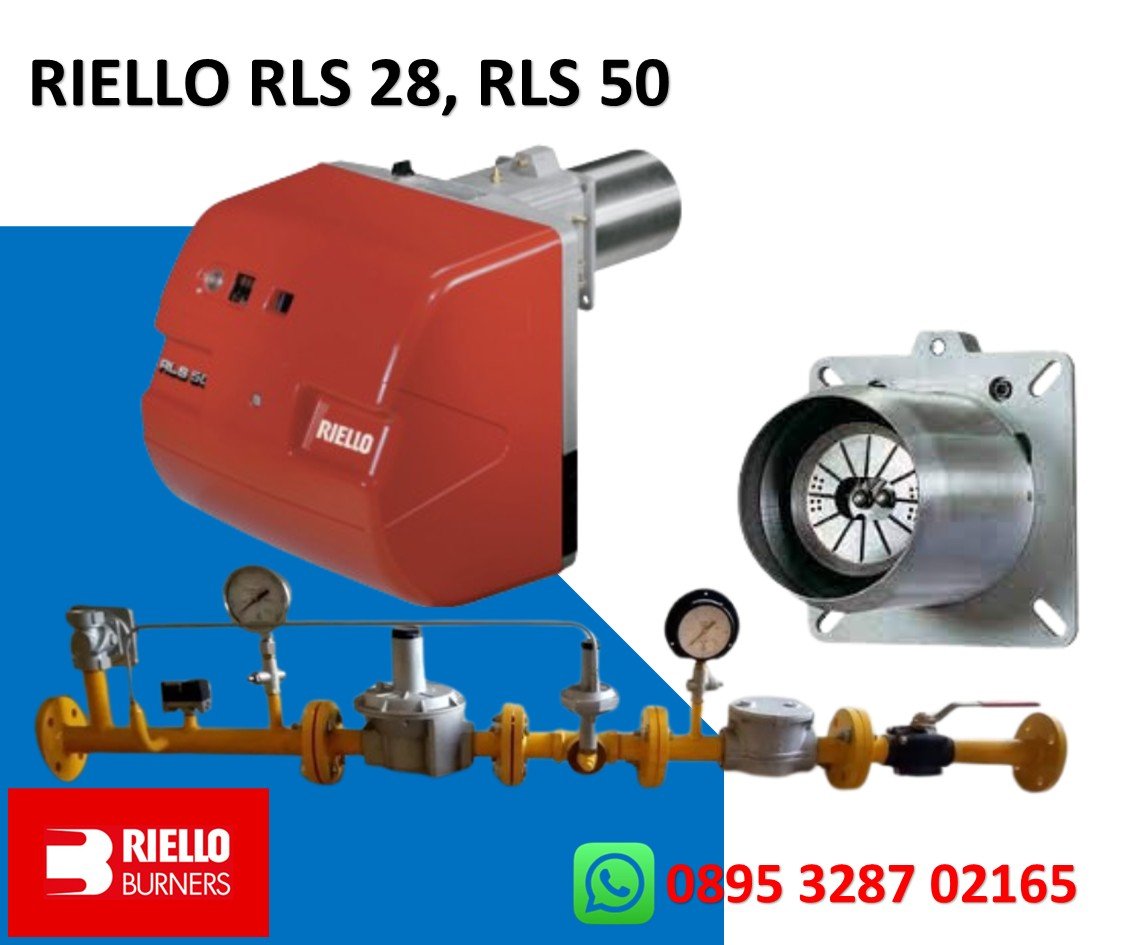

DUA BAHAN BAKAR GAS DAN SOLAR ( DUA TAHAP/DUA API )

Seri pembakar RLS mencakup rentang pembakaran dari 145/290 ÷ 581 kW

Pembakar bahan bakar ganda rancangan paksa monoblok, operasi dua tahap, terdiri dari:

• – Sirkuit penghisap udara dilapisi bahan kedap suara
• – Kipas dengan bilah melengkung terbalik
• – Motor starter kipas
• – Peredam udara untuk pengaturan udara yang dikendalikan oleh motor servo
• – Sakelar tekanan udara minimum
• – Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan
• – Pompa roda gigi untuk suplai bahan bakar bertekanan tinggi
• – Pompa starter motor
• – Katup pengaman oli
• – Dua katup oli (tahap 1 dan 2)
• – Kotak kontrol keamanan pembakar
• – Perangkat elektronik untuk memeriksa semua mode operasional pembakar (Panel Led)
• – Fotosel UV untuk deteksi api
• – Saklar nyala/mati pembakar
• – Pemilih Minyak/Gas
• – Sakelar tahap pertama dan kedua secara manual
• – Colokan untuk sambungan listrik (RLS 50)
• – Jendela inspeksi api
• – Bilah geser untuk pemasangan dan pemeliharaan yang lebih mudah
• – Filter perlindungan terhadap gangguan radio
• – Tingkat perlindungan listrik IP 44.

Peralatan standar:

• – 1 flensa kereta gas
• – 1 paking flensa
• – 4 sekrup untuk mengencangkan flensa
• – 1 layar termal
• – 4 sekrup untuk memasang flensa burner ke boiler
• – 2 pipa fleksibel untuk sambungan ke jaringan suplai minyak
• – 2 puting untuk sambungan ke pompa dengan gasket
• – Kit untuk transformasi ke LPG
• – Fairleads untuk sambungan listrik (untuk model RLS 50)
• – Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
