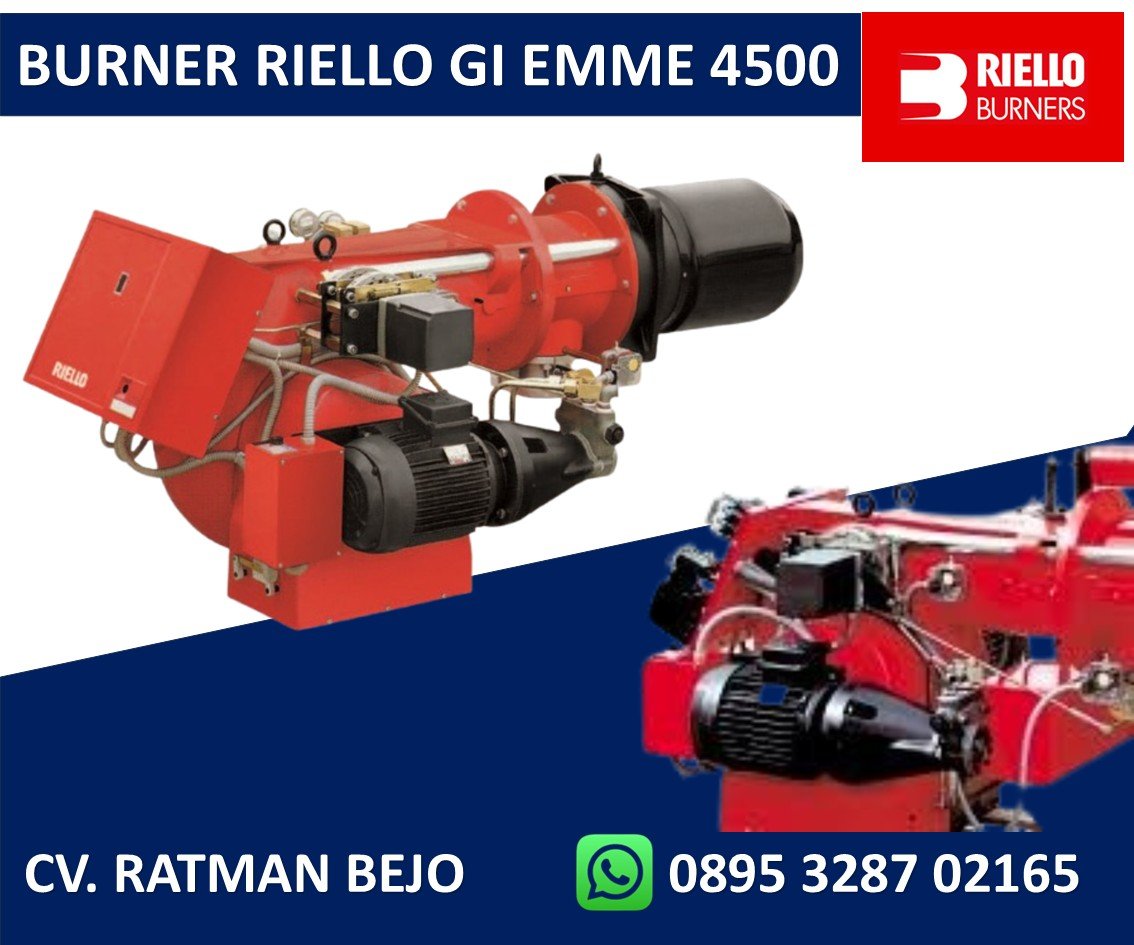

DUAL FUEL BURNERS GI/EMME 4500 M MODULATING

DUAL FUEL BURNERS (MODULATING) GI/EMME 4500

DUAL FUEL BURNERS (MODULATING) GI/EMME 4500

DUA BAHAN BAKAR GAS DAN SOLAR ( PEMBAKARAN MODULASI )

Seri pembakar GI/EMME 1400-4500 mencakup rentang pembakaran dari 1163/2350 ÷ 4650 kW. Pembakar ini dirancang untuk pengguna dengan output tinggi dan cocok untuk dipasangkan dengan semua jenis boiler

TECHNICAL DATA

• Model  GI/EMME 3000
• Type 683 T1
• Output Min. modulation
  • Kcal/h  1.000.000 kW 1.163
  • Min. operation Kcal/h 2.021.000 kW 2.350
  • Max. operation Kcal/h 4.000.000 kW 4.650
• Fuel Natural gas: Pci 8 – 10 kWh/Nm3
• Gasoil: max. viscosity at 20°C 6 cSt (1,5°E)
• Maximum pressure mbar 360
• Minimum pressure (1) mbar 43
• Control box SIEMENS LFL 1.333
• Weight Kg 285
• In conformity with EEC directives 90/396 – 2004/108 – 2006/42
• Approval CE 0085AQ0712

ELECTRIC DATA

• Model : GI/EMME 4500
• Code : 3489055-63
  3489056-64
• Electrical power supply 3 ~ 230/400V +/-10% 50 Hz
• Fan motor IE2 rpm : 2920
  • kW : 15
  • V : 230/400
  • A : 27/15,6
• Pump motor rpm : 2870
  • kW : 1,5
  • V : 220-240/380-415
  • A : 5,9/3,4
• Ignition transformer V1 – V2 : 230 V – 2 x 6 kV
• I1 – I2 : 1.9 A – 35 mA
• Electrical power consumption (Light oil) kW max : 18.8
• Electrical power consumption (Gas) kW max : 17.0
• Electrical protection : IP 54

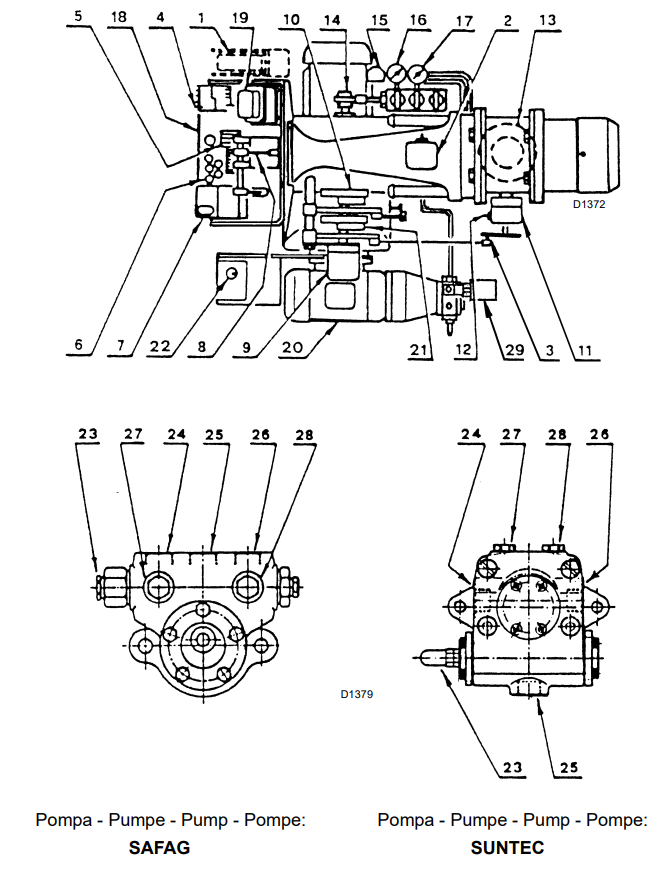

DESKRIPSI BURNER

DESKRIPSI PEMBAKAR (A)
1 Unit modulasi keluaran
(hanya pada versi modulasi)
2 Sakelar tekanan udara
3 Batang kontrol kupu-kupu gas
4 Pelepas relai motor kipas
5 Strip terminal
6 Pengarah kabel
7 Tombol tekan pelepas kotak kontrol dengan
sinyal kunci
8 Batang penggerak kepala
9 Servomotor
10 Cam penyesuaian udara
11 Sakelar tekanan gas maks.
12 Soket tekanan gas ke selongsong
13 Regulator gas
14 Cam penyesuaian tekanan balik
15 Sakelar tekanan oli (maks.)
16 Pengukur tekanan pada balik
17 Pengukur tekanan pada pengiriman
18 Papan kontrol listrik
19 Transformator pengapian
20 Unit pompa
21 Cam penyesuaian gas
22 Sakelar pemilih oli – gas
23 Regulator tekanan
24 Fitting masuk
25 Fitting balik
26 Fitting pengiriman
27 Fitting pengukur vakum
28 Fitting pengukur tekanan
29 Sakelar tekanan oli (min.)
