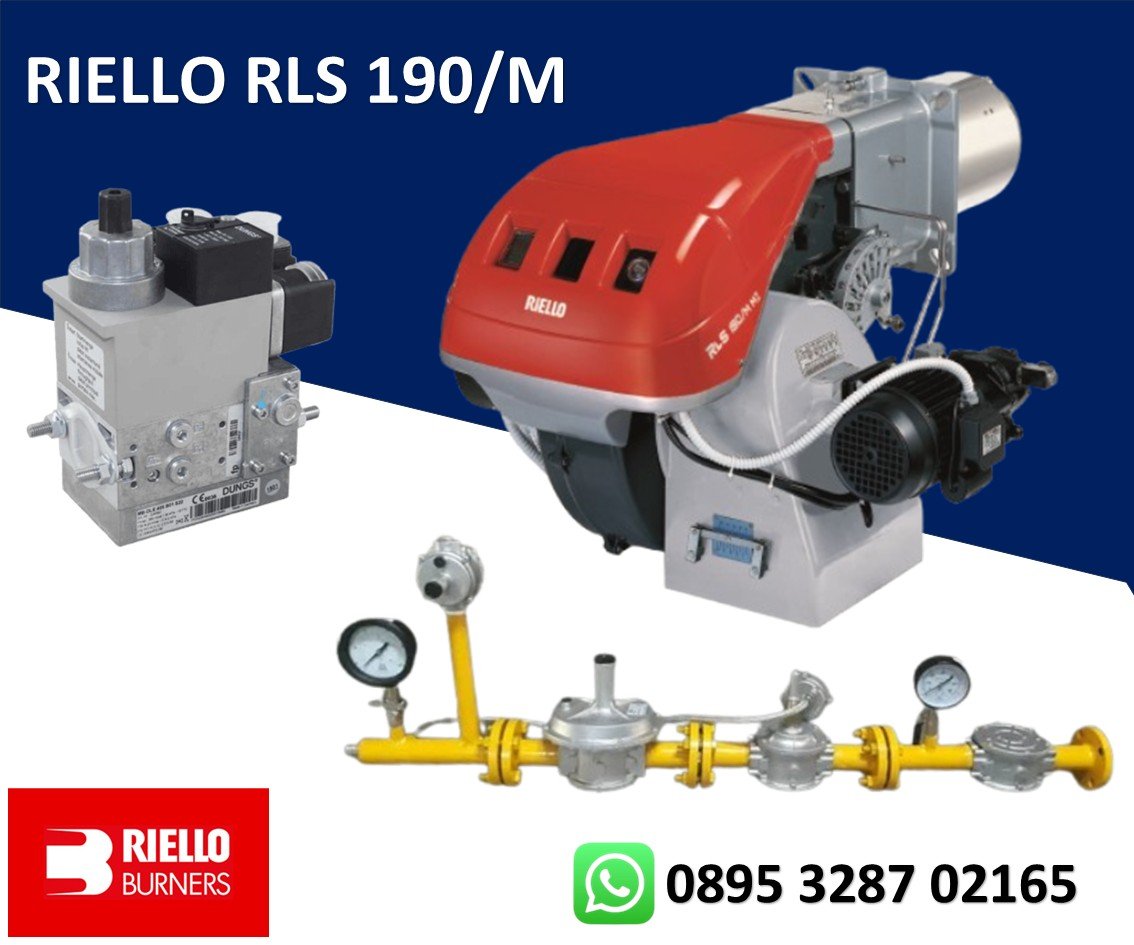

DUAL FUEL BURNER RIELLO RLS 190M

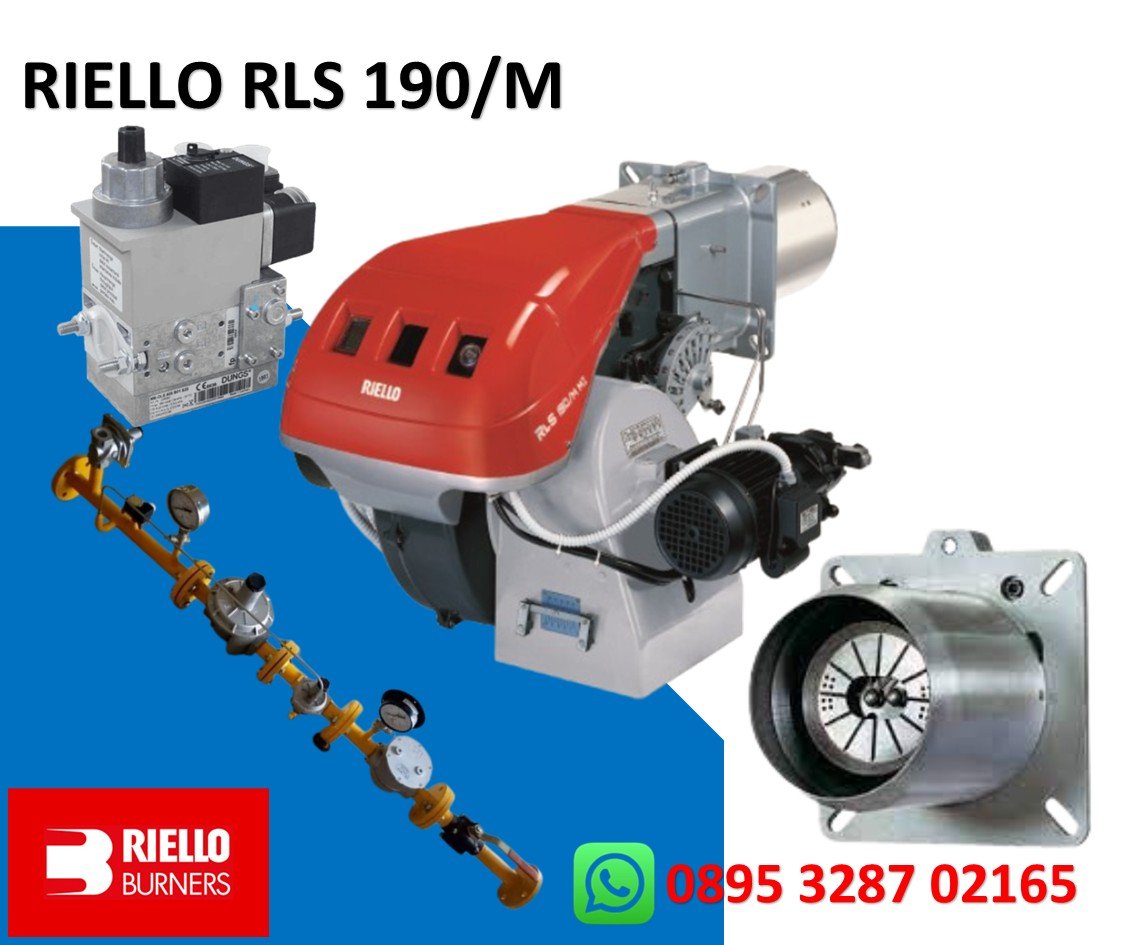

DUAL FUEL BURNERS (MODULATING) RLS 190/M MZ

Burner RIELLO RLS 190/M MZ adalah Burner Dua bahan bakar yaitu gas dan solar  mencakup rentang daya 1100 – 2150 kW, dan telah dirancang untuk digunakan pada boiler air panas atau super panas, generator udara panas atau uap, serta boiler minyak diatermik. Operasinya “dua tahap” di sisi minyak dan “modulasi” di sisi gas dengan pemasangan regulator logika PID dan probe masing-masing.

Burner seri RLS/M MZ menjamin tingkat efisiensi tinggi di semua aplikasi, sehingga mengurangi konsumsi bahan bakar dan biaya operasional. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit penghisap udara dan penggunaan material kedap suara.

Desain eksklusif ini memastikan dimensi yang ringkas, penggunaan, dan perawatan yang mudah. Beragam aksesori menjamin fleksibilitas kerja yang tinggi.

TECHNICAL DATA

• TYPE : 3488100 – 3488110 / 20052642 20011623 – 20011625
• OUTPUT (1)
• DELIVERY (1)
  • 2nd stage (MIN – MAX) :  1100 – 2150 kW Kebutuhan Bahan Bakar : 93 – 181 kg/h
  • 1st stage (MIN) : 550 kW  Kebutuhan Bahan Bakar :  46 kg/h
• FUEL LIGHT OIL, viscosity at 20 °C: 6 mm2/s max (1,5 °E – 6 cSt)
• NATURAL GAS : G20 (methane) – G21 – G22 – G23 – G25
• Gas pressure at maximum delivery (2) Gas: G20/G25 mbar 14 / 21
• OPERATION – Intermittent (min. 1 stop in 24 hours)
• – Light oil : Two-stage (high and low flame) and single-stage (all – nothing)
• – Gas : Progressive two-stage or modulating by kit (see ACCESSOIRES)
• NOZZLES number 2
• STANDARD APPLICATIONS Boilers: water, steam, diathermic oil
• AMBIENT TEMPERATUR °C 0 – 40
• COMBUSTION AIR TEMPERATURE °C max 60
• PUMP delivery (at 12 bar)
  • pressure range  kg/h : 230 bar 10-21
  • fuel temperatur 90° C max
• CONFORMITY TO EEC DIRECTIVES 90/396 – 2006/42 – 2004/108 – 2006/95
• NOISE LEVELS (3) dBA 85
• APPROVAL CE 0085BP0439

ELECTRICAL DATA

• MODEL RLS 190/M MZ
• ELECTRICAL SUPPLY : V 230 with neutral +/-10% 400 with neutral +/-10%
• Hz 50 – three-phaes ~ 50 – three-phaes
• ELECTRIC MOTORS rpm 2860
• FAN MOTOR
  Running current
  Start-up current
  V : 400 / 230
  W : 4500/ 4500
  A : 9,1/ 15,8
  A : 73/ 126
• PUMP MOTOR
  Pump motor capacitor
  V : 220/240
  W: 550
  A: 3,6
  µF: 25
• IGNITION TRANSFORMER V1 – V2: 230 V – 2 x 5 kV
  I1 – I2: 1,9 A – 30 mA
• ELECTRICAL POWER CONSUMPTION W max 6000
• ELECTRICAL PROTECTION IP 44

SPESIFIKASI RIELLO RLS 190 M MZ

Pembakar bahan bakar ganda monoblok dengan aliran udara paksa, beroperasi dua tahap di sisi oli, dan dua tahap progresif atau modulasi di sisi gas, dengan kit khusus yang sepenuhnya otomatis, terdiri dari:

• – sirkuit hisap udara berlapis material kedap suara
• – kipas sentrifugal berkinerja tinggi dan emisi suara rendah
• – peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran gas yang dikendalikan oleh servomotor dengan cam variabel
• – motor starter 2800 rpm, tiga fase 400V dengan netral, 50Hz
• – kepala pembakaran rendah emisi yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
  • – kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
  • – elektroda pengapian
  • – distributor gas
  • – cakram stabilitas nyala api
• – sakelar tekanan gas maksimum untuk menghentikan pembakar jika terjadi tekanan berlebih pada saluran pasokan bahan bakar
• – sakelar tekanan udara minimum untuk menghentikan pembakar jika jumlah udara di kepala pembakaran tidak mencukupi
• – pompa roda gigi untuk pasokan bahan bakar bertekanan tinggi
• – motor starter pompa
• – katup pengaman oli
• – dua Katup oli (tahap 1 dan 2)
• – Kotak kontrol pengaman pembakar
• – Fotosel UV untuk deteksi nyala api
• – Sakelar pemilihan nyala/mati pembakar
• – Sakelar pemilihan naik/turun output manual atau otomatis
• – Pemilih Oli/Gas
• – Jendela inspeksi nyala api
• – Palang geser untuk memudahkan pemasangan dan perawatan
• – Filter pelindung terhadap gangguan radio
• – Tingkat perlindungan listrik IP 44.
