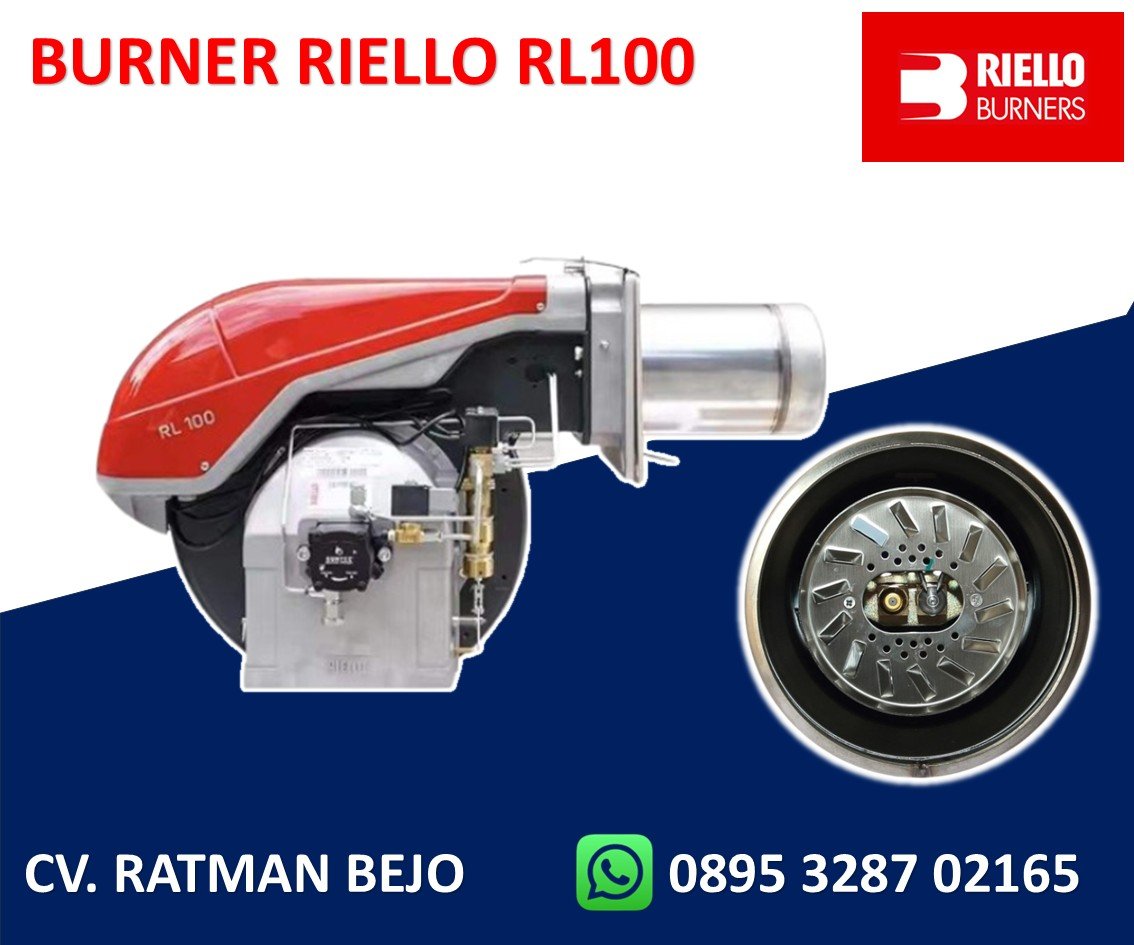

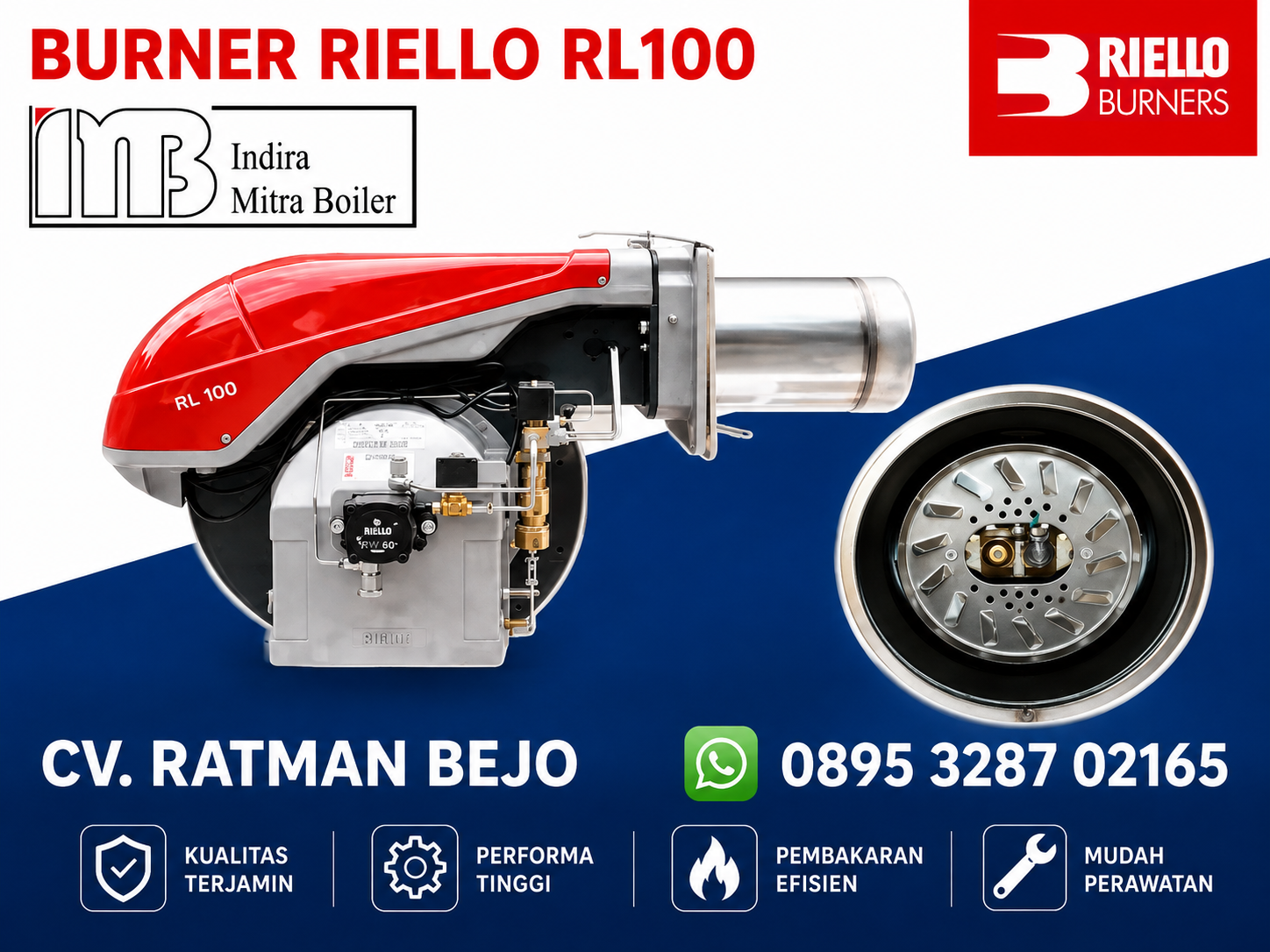

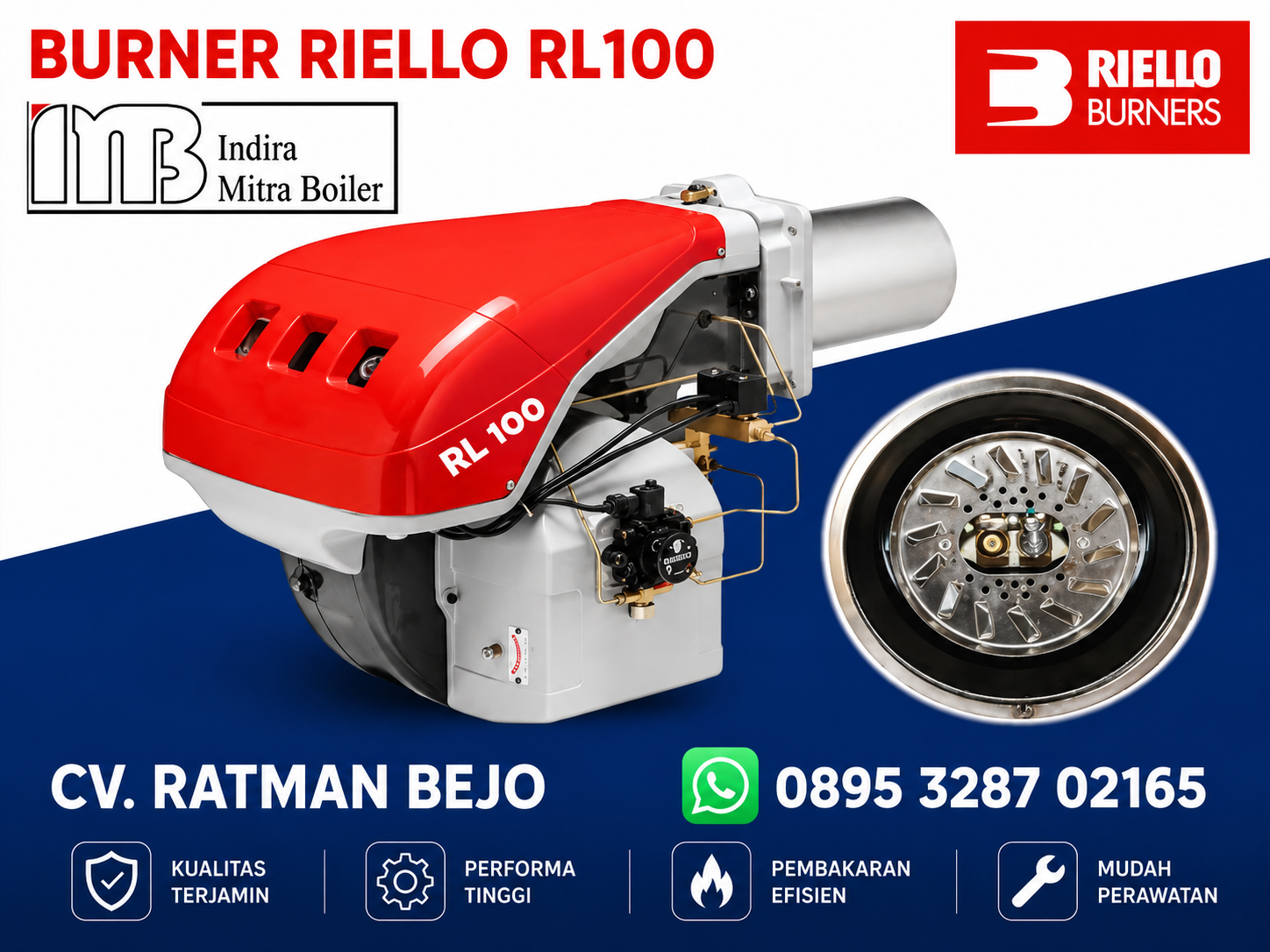

BURNER RIELLO TYPE RL100

BURNER RIELLO TYPE RL100

LIGHT OIL (TWO STAGE) RL 100

BAHAN BAKAR SOLAR ( DUA TAHAP/DUA API )

Seri pembakar RL mencakup rentang pembakaran dari 356/711 ÷ 1186 kW

TECHNICAL DATA

• MODEL : RL 100
• Mode operasi pembakar Dua tahap
• Rasio modulasi ke output maks. : 2 ÷ 1
• Tipe —
• Servomotor : LKS 210
• Waktu pengoperasian : — 7
• Output panas kW : 711 – 1186
• Mcal/jam : 172/612 – 1020
• Kg/jam : 17/60 – 100
• Suhu kerja °C min./: maks. 0/40

DATA BAHAN BAKAR/UDARA

• Nilai kalor bersih kWh/kg : 11,8
• Kcal/kg : 10.200
• Viskositas pada 20°C mm2/s (cSt) : 4 ÷ 6
• Tipe pompa : AL 95C
• Output kg/jam : pada 12 bar 107
• Tekanan atomisasi : bar 20
• Suhu oli : Maks. °C 60
• Tipe : kipas -2
• Suhu udara : Maks. 60°C

DATA LISTRIK

• Pasokan listrik : Ph/Hz/V -5
• Pasokan listrik bantu : Ph/Hz/V -3
• Tipe kotak kontrol : RMO 88.53
• Daya listrik total : kW 2,6
• Daya listrik bantu : kW 0,3
• Tingkat perlindungan : IP 44
• Daya motor listrik : kW 1,5
• Arus motor nominal : A 4,7 – 2,7
• Arus start motor : A 24,5 – 14
• Tingkat perlindungan motor : IP 55
• Transformator pengapian : V1 – V2 230V – 2x5kV
• Aplikasi : Mesin Boiler, Thermal Oil Heater dan Incenerator
• Manufactur: Italia

Seri burner RL mencakup rentang daya 154 hingga 2700 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, serta boiler minyak diatermik.

Pengoperasiannya “dua tahap”; burner dilengkapi dengan panel kontrol berbasis mikroprosesor, yang memberikan indikasi status burner dan penyebab kerusakan. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit hisap udara dan material kedap suara yang terintegrasi.

Performa kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik di semua tingkat pembakaran. Desain eksklusifnya memastikan dimensi yang lebih kecil, penggunaan, dan perawatan yang mudah. Beragam aksesori menjamin fleksibilitas kerja yang lebih tinggi.

INSTALASI BURNER RIELLO RL 100

• Pemisahan Tabung Kepala: Longgarkan sekrup pengunci bodi utama, lalu tarik bodi burner mundur memanfaatkan jalur rel slide bars (palang geser). Hal ini memisahkan tabung kepala pembakaran (blast tube) dari motor fan.
• Flensa & Gasket Termal: Pasang gasket penahan panas (thermal screen) bawaan pada ujung flensa pembakaran untuk meredam panas tungku. Pasang dan kencangkan flensa tersebut ke pelat boiler menggunakan 4 baut utama.
• Penyatuan Kembali: Dorong kembali bodi utama burner ke depan sepanjang slide bars hingga mengunci sempurna dengan tabung kepala pembakaran, lalu kencangkan baut penguncinya.

• Pipa Fleksibel: Hubungkan dua selang fleksibel (flexible hoses) ke port suction (hisap) dan return (balik) pada pompa menggunakan nepel bawaan. Pastikan arah panah sirkulasi solar tidak tertukar.
• Filter Utama: Gunakan filter solar kapasitas besar eksternal sebelum pipa masuk guna menghentikan endapan kotoran tangki menyumbat nosel.
• Tekanan Operasional: Pasang manometer pada lubang uji tekanan pompa. Tekanan standar pabrik untuk pompa seri RL umumnya disetel pada 12 bar, namun dapat disesuaikan kembali via sekrup regulator pompa tergantung kebutuhan beban.

• Panel Kontrol Mikroprosesor: Seri RL dilengkapi dengan kotak kontrol pengaman berbasis mikroprosesor terintegrasi (seperti seri RMG/RMO) yang menyediakan diagnosis status dan kode kegagalan.
• Tegangan Motor: Motor kipas (fan) pada tipe RL kecil menggunakan listrik 1-Phase (230V), sedangkan untuk tipe RL kapasitas besar menggunakan sistem 3-Phase (380V) lengkap dengan kontaktor motor dan thermal overload pengaman.
• Koneksi Soket: Beberapa varian RL sudah dilengkapi steker soket eksternal (plug and socket) untuk mempermudah koneksi kabel daya dan interlock kontrol tanpa membuka bodi internal. Hubungkan limit thermostat boiler seri dengan sirkuit pengaman burner

• Nozzle Low & High Fire: Tahap 1 (Low Fire) mengaktifkan nosel pertama untuk pembakaran awal, dan Tahap 2 (High Fire) membuka katup pengantar kedua untuk mengaktifkan nosel kedua saat beban puncak.
• Hydraulic Cylinder (Jack): Riello RL dilengkapi dengan silinder hidrolik (hydraulic cylinder) penyesuai damper udara. Saat beralih ke Tahap 2, silinder ini secara mekanis akan mendorong damper udara membuka lebih lebar secara otomatis seiring bertambahnya pasokan bahan bakar.
• Setelan Turbulator: Setel indeks kerenggangan kepala pembakaran (posisi diffuser disk) dengan memutar sekrup penyetel di bagian belakang berdasarkan grafik ukuran nosel total di buku manual.

• Sakelar Manual: Panel luar Riello Rl dilengkapi sakelar manual On/Off serta sakelar pengubah Tahap 1 / Tahap 2 yang memudahkan pengujian terpisah pada api kecil maupun api besar.
• Membuang Angin Palsu: Nyalakan burner, lakukan bleeding (pembuangan udara) melalui baut udara di pompa hingga aliran solar konstan. Fotosel (photocell) akan memantau stabilitas pembentukan api.
• Analisis Emisi Gas Buang: Gunakan Flue Gas Analyzer pada cerobong boiler. Lakukan fine-tuning pada bukaan damper udara Tahap 1 dan Tahap 2 hingga emisi CO/CO₂ bersih dan warna api stabil jingga-terang tanpa jelaga hitam.
