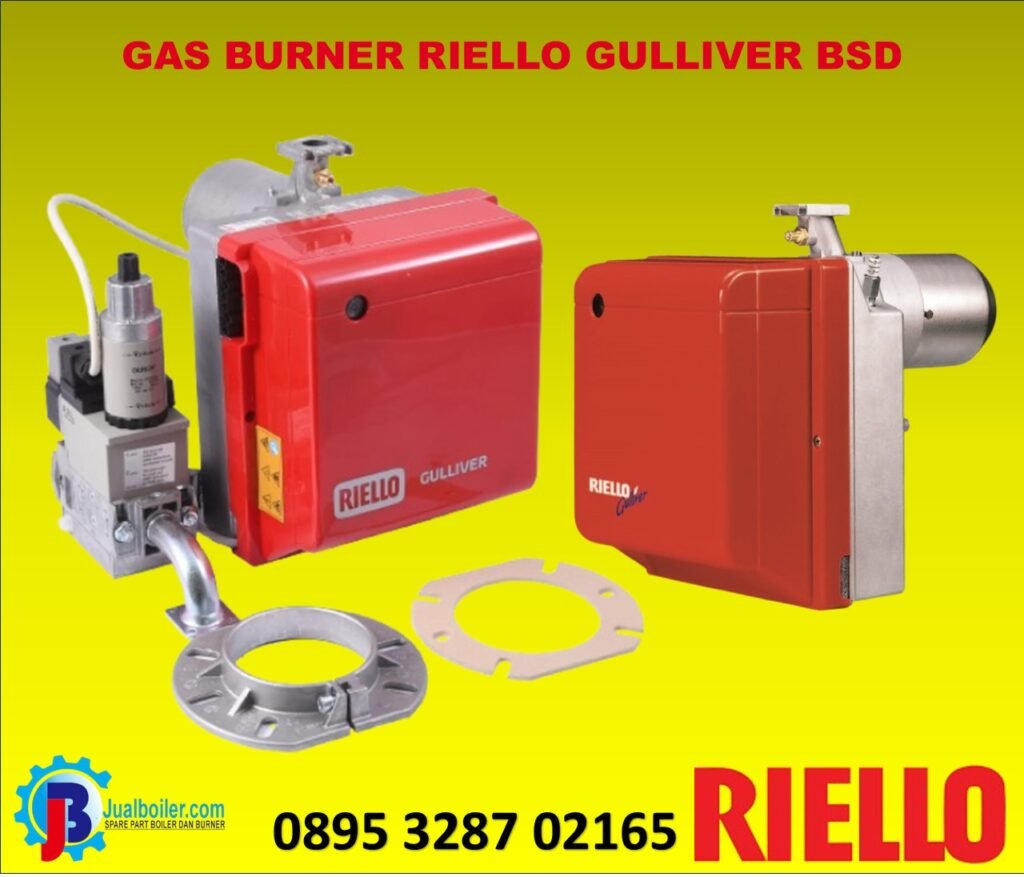

JUAL GAS BURNER RIELLO GULLIVER BSD – TWO STAGE

Seri pembakar gas dua tahap Riello Gulliver BSD merupakan rangkaian lengkap produk emisi NOx Rendah yang dikembangkan untuk menanggapi setiap permintaan pemanas rumah, yang sesuai dengan standar paling ketat terkait pengurangan emisi polutan. Seri pembakar ini tersedia dalam empat model berbeda dengan output berkisar antara 16 hingga 250 kW, dibagi dalam empat struktur berbeda. Semua model menggunakan komponen yang sama yang dirancang oleh Riello untuk seri Gulliver. Tingkat kualitas yang tinggi menjamin pengoperasian yang aman.

• BS1D 16/19 ÷ 52 kW
• BS2D 35/40 ÷ 91 kW
• BS3D 65/80 ÷ 200 kW
• BS4D 110/140 ÷ 250 kW

Pembakar dilengkapi dengan kotak kontrol pengaman pembakar berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kesalahan. Dalam mengembangkan pembakar ini, perhatian khusus diberikan untuk mengurangi kebisingan, kemudahan pemasangan dan penyesuaian, untuk mendapatkan ukuran sekecil mungkin agar sesuai dengan semua jenis ketel yang tersedia di pasaran. Pengoperasian dua tahap menjamin kinerja tingkat tinggi dari unit termal. Semua model disetujui oleh Standar Eropa EN 676 dan sesuai dengan Petunjuk Eropa, Peralatan Gas, EMC, Tegangan Rendah, Efisiensi Ketel. Semua pembakar Gulliver BSD diuji sebelum meninggalkan pabrik.

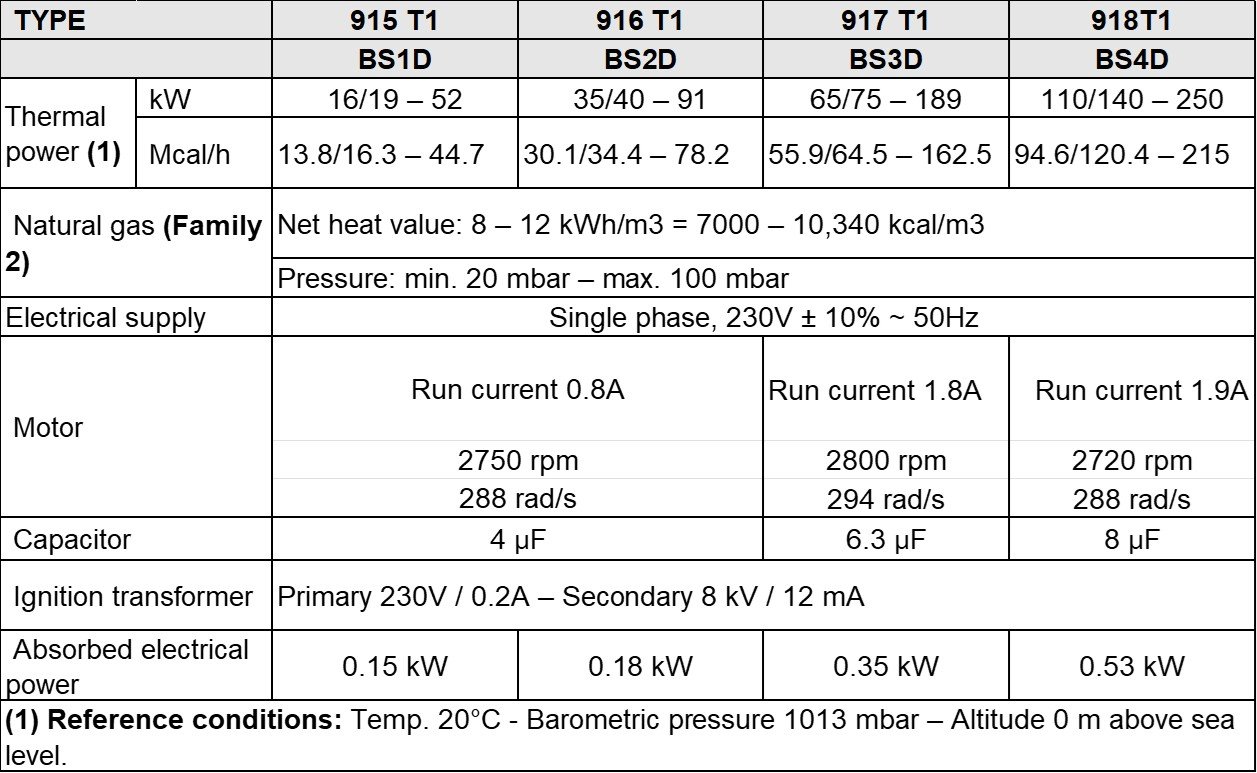

TEKNIKAL DATA

Tersedia kit khusus yang dapat digunakan untuk memasang pembakar yang diputar 180°, seperti yang diilustrasikan pada halaman 5 di posisi 5 pada bagian berjudul “3.1 POSISI KERJA”. Kit ini dirancang untuk memastikan katup rangkaian gas berfungsi dengan baik. Kit ini harus dipasang sesuai dengan undang-undang dan peraturan setempat.

DESKRIPSI BURNER

Pembakar gas dua tahap.

• ➤ Pembakar memenuhi tingkat perlindungan IP X0D (IP 40) sebagaimana EN 60529.
• ➤ Penandaan CE menurut Gas Appliance Directive 90/396/EEC; PIN 0085AQ0409.
  • Menurut Directive: Machine Directive 2006/42/EC, Low Voltage Directive 2014/35/UE, Electromagnetic Compatibility 2014/30/UE.
• ➤ Gas train menurut EN 676.
• ➤ Pembakar disetujui untuk operasi intermiten sebagaimana menurut Directive EN 676.
• ➤ Catatan untuk Swiss. Ketentuan Swiss, ketentuan lokal dan kantonal, ketentuan otoritas SVGW untuk penggunaan gas, serta ketentuan Fir Brigade (VKF), semuanya harus dipatuhi.

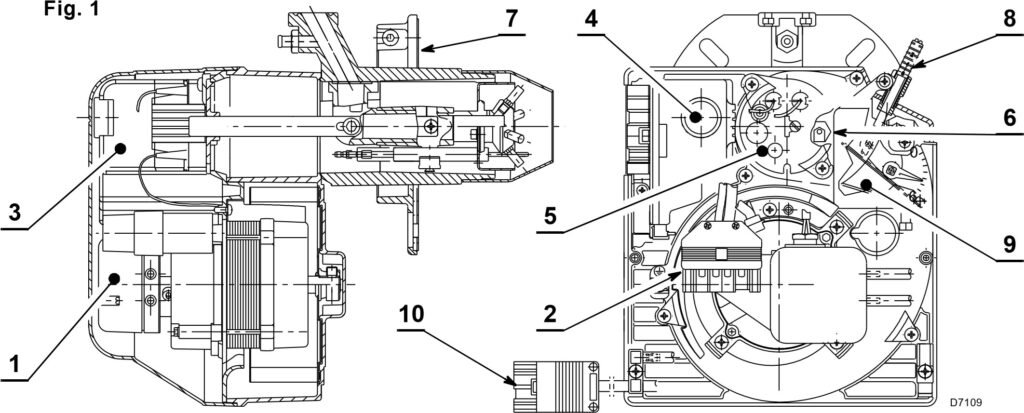

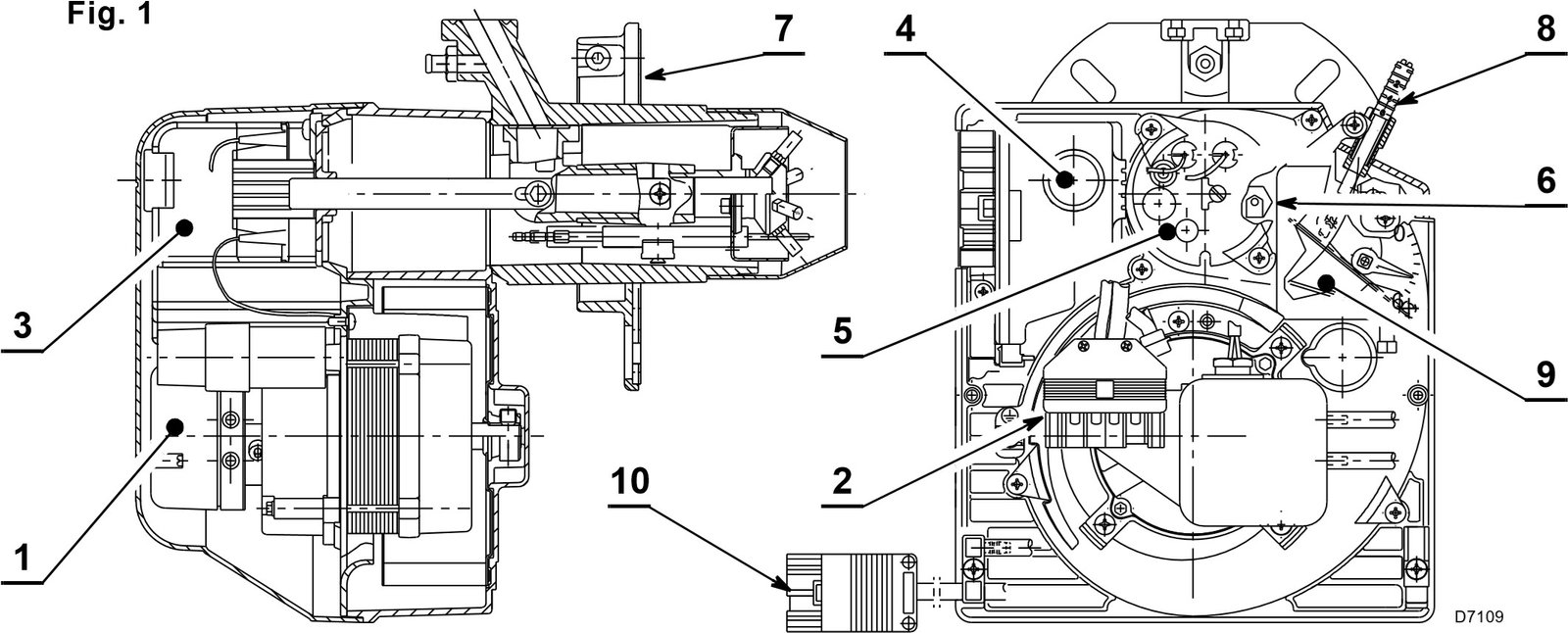

1. – Sakelar tekanan udara
2. – Soket 6 kutub untuk rangkaian gas
3. – Kotak kontrol dengan soket 7 kutub
4. – Tombol reset dengan lampu pengunci
5. – Rakitan dudukan kepala
6. – Titik uji tekanan
7. – Flensa dengan paking isolasi
8. – Rakitan penyesuaian peredam udara
9. – Servomotor
10. – Soket 4 kutub untuk pembakar tahap ke-2

JALUR PIPA GASTRAIN

1 – Pipa suplai gas
2 – Keran manual (diisi daya ke pemasang)
3 – Pengukur tekanan gas (diisi daya ke pemasang)
4 – Filter
5 – Sakelar tekanan gas
6 – Katup pengaman
7 – Pengatur tekanan
8 – Katup penyetel ke-1 dan ke-2
M1 – Titik uji tekanan suplai gas
M2 – Titik uji kopling tekanan

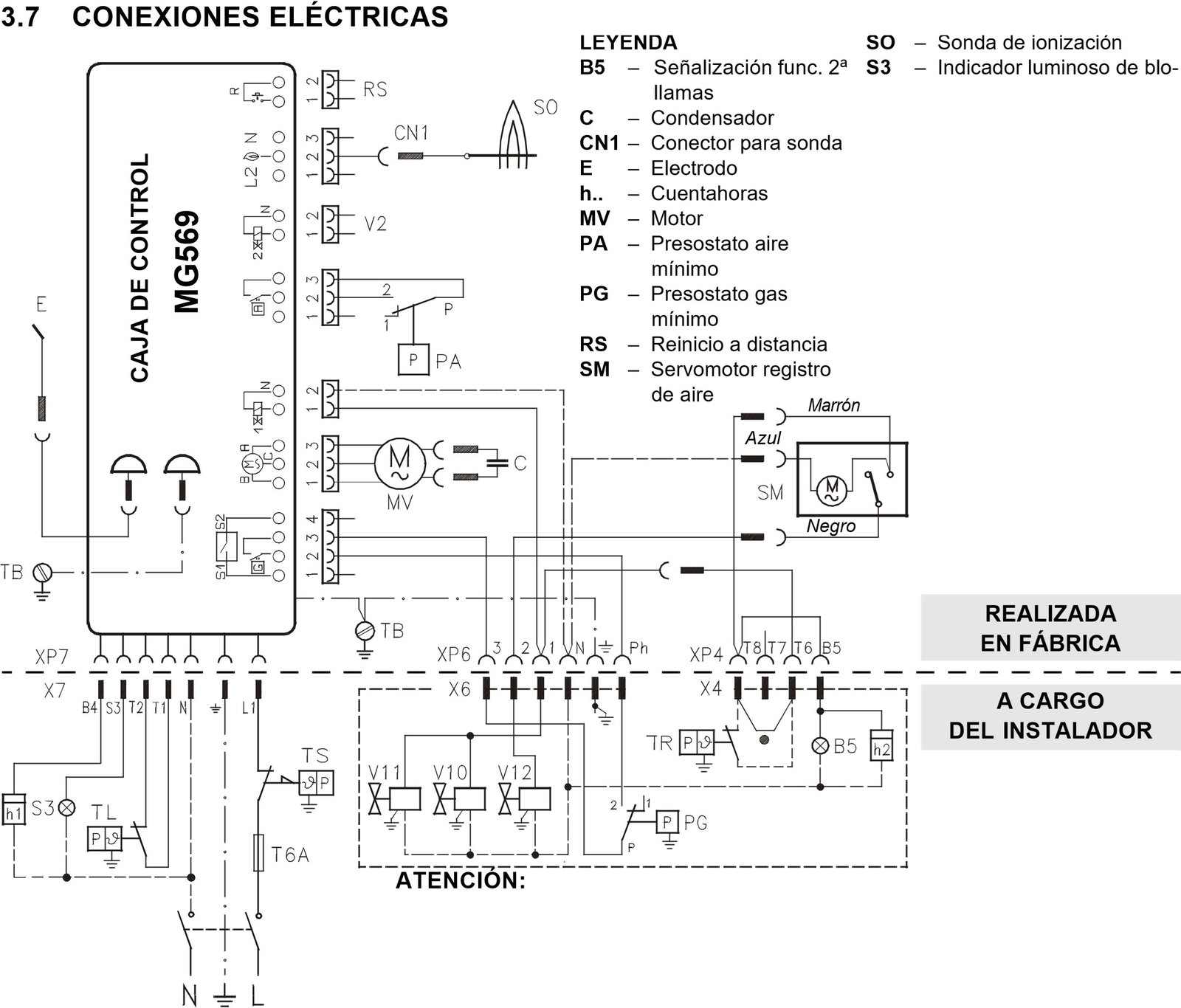

ELEKTRIKAL SYSTEM

KUNCI UNTUK TATA LETAK
B5 – Sinyal kerja tahap ke-2
C – Kapasitor
CN1 – Konektor probe ionisasi
E – Elektroda
h.. – Penghitung jam
MV – Motor
PA – Sakelar tekanan udara min.
PG – Sakelar tekanan gas min.
RS – Reset jarak jauh
SM – Peredam udara servomotor
SO – Probe ionisasi

S3 – Sinyal penguncian
(230V – maks. 0,5A)
T6A – Sekring
TB – Pembakar-tanah
TL – Termostat batas
TR – Termostat penyesuaian
TS – Termostat pengaman
V10 – Katup pengaman
V11 – Katup pertama
V12 – Katup kedua
X.. – colokan
XP.. – soket
