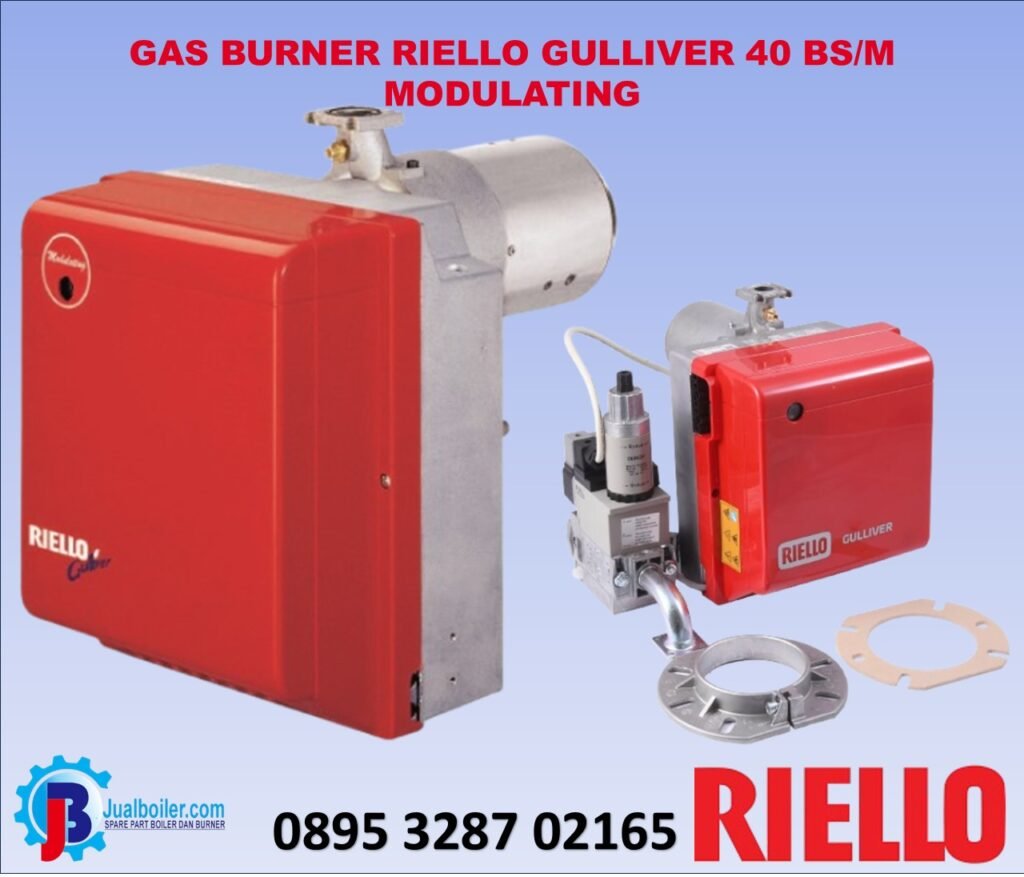

JUAL BURNER GAS RIELLO GULLIVER BS1/M, BS2/M, BS3/M, BS4/M – MODULATING

Seri pembakar gas progresif atau modulasi dua tahap Riello Gulliver BS/M merupakan rangkaian lengkap produk emisi NOx Rendah yang dikembangkan untuk memenuhi permintaan pemanas rumah, sesuai dengan standar paling ketat terkait pengurangan emisi polutan. Seri pembakar ini tersedia dalam tiga model berbeda dengan daya keluaran mulai dari 49 hingga 250 kW, terbagi dalam tiga struktur berbeda. Semua model menggunakan komponen yang sama yang dirancang oleh Riello untuk seri Gulliver. Tingkat kualitas yang tinggi menjamin pengoperasian yang aman dan andal.

• BS1/M 16/19 ÷ 52 kW
• BS2/M 26/49 ÷ 91 kW
• BS3/M 48/79 ÷ 195 kW
• BS4/M 68/140 ÷ 250 kW

Tingkat kualitas yang tinggi menjamin keamanan kerja. Dalam mengembangkan pembakar ini, perhatian khusus diberikan untuk mengurangi kebisingan, kemudahan pemasangan dan penyesuaian, untuk mendapatkan ukuran sekecil mungkin agar sesuai dengan semua jenis ketel yang tersedia di pasaran. Pengoperasian dua tahap menjamin kinerja tingkat tinggi dari unit termal. Semua model disetujui oleh Standar Eropa EN 676, sesuai dengan Petunjuk Eropa, Peralatan Gas, EMC, Tegangan Rendah, Efisiensi Ketel. Semua pembakar Gulliver BS/M diuji sebelum meninggalkan pabrik.

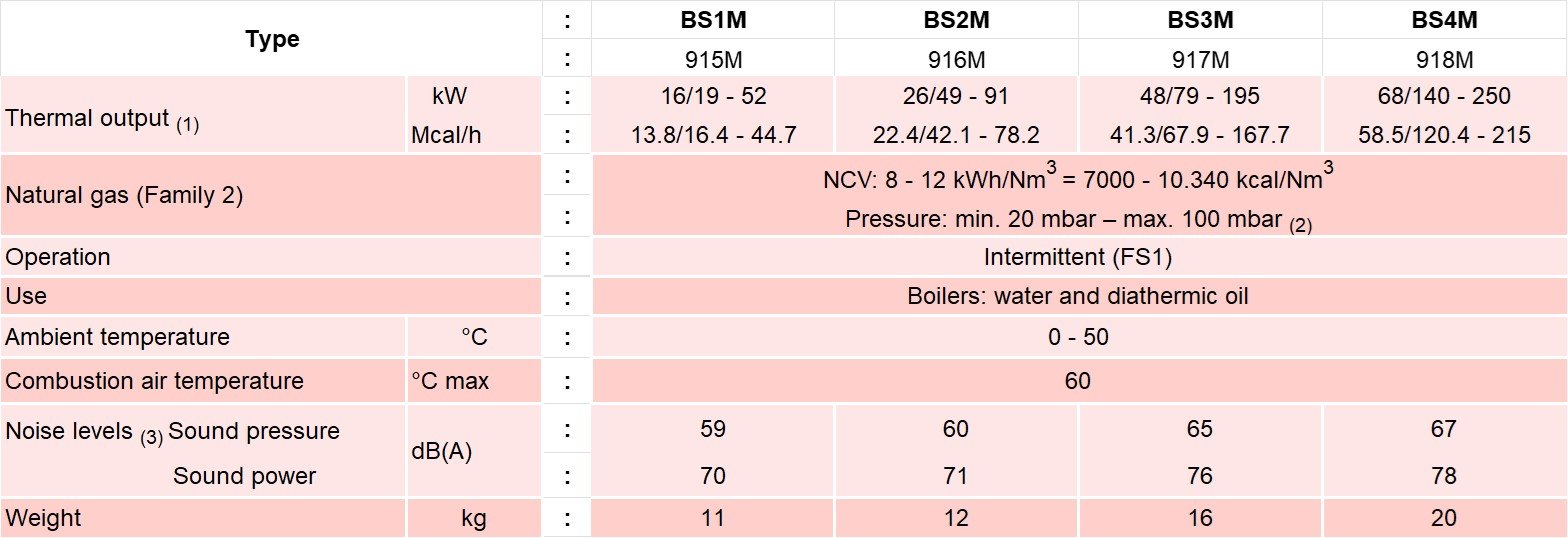

TEKNIKAL DATA

(1) Kondisi referensi: Suhu sekitar 20°C – Suhu gas 15°C – Tekanan barometrik 1013 mbar – Ketinggian 0 m dpl.

(2) ∆p antara tekanan masukan dan keluaran maks. 50 mbar.

(3) Tekanan suara diukur di laboratorium pembakaran pabrik, dengan pembakar beroperasi pada ketel uji dan pada keluaran maksimum. Daya suara
diukur dengan metode “Free Field”, sesuai EN 15036, dan menurut pengukuran “Akurasi: Kategori 3” yang akurat,
sebagaimana dijelaskan dalam EN ISO 3746.

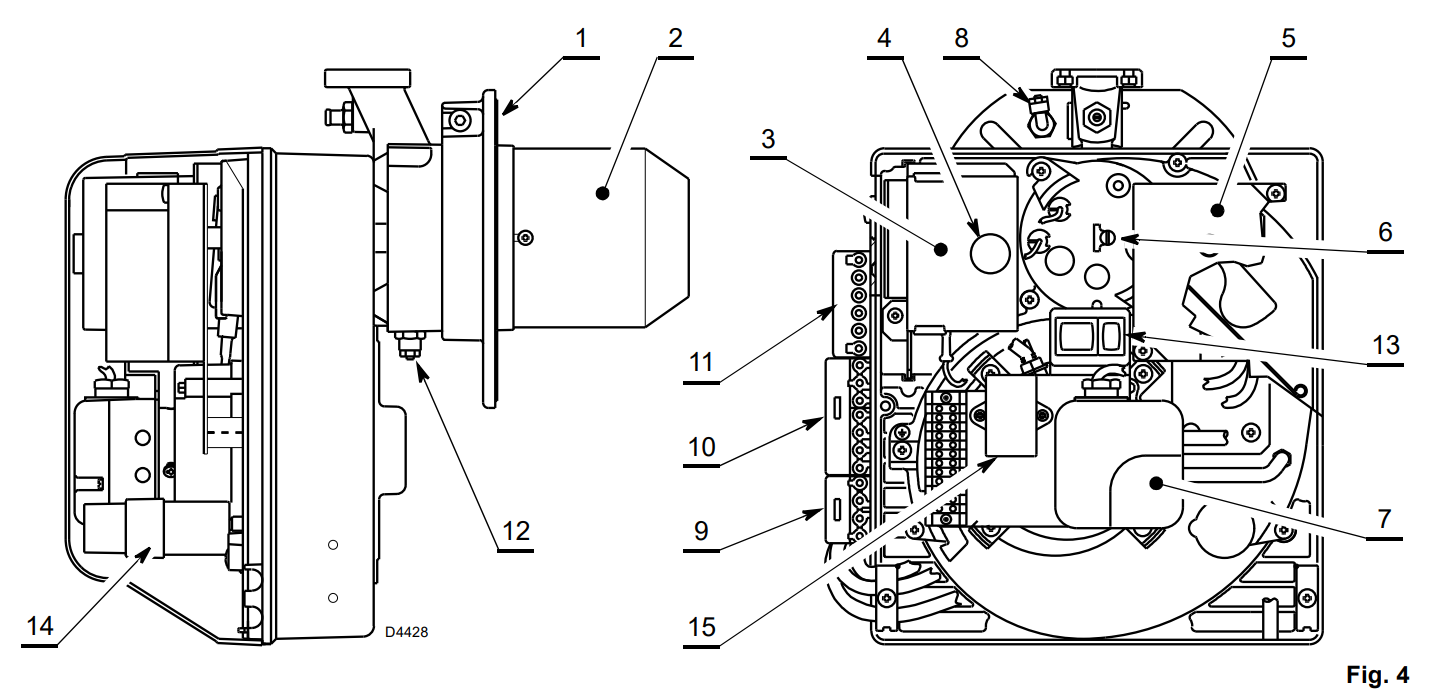

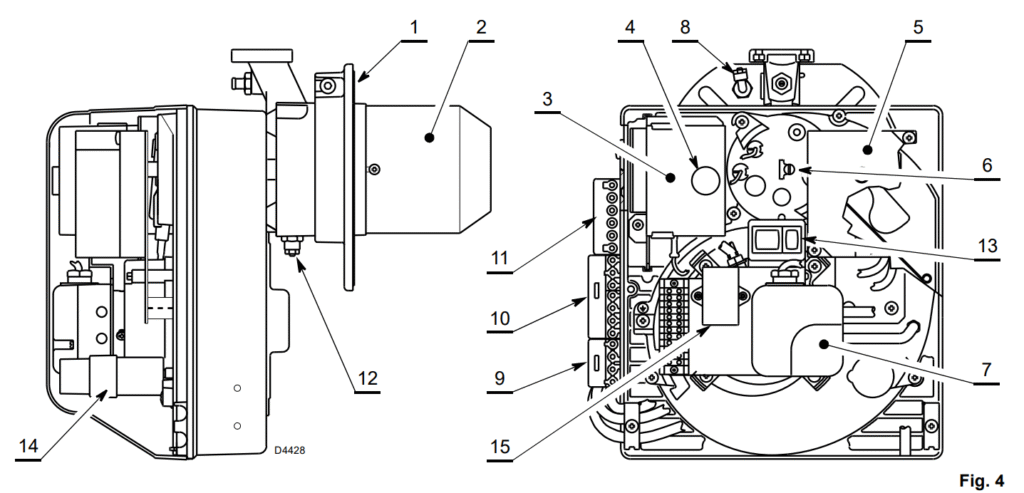

DESKRIPSI BURNER

1 Flensa dengan paking isolasi
2 Kepala pembakaran
3 Kotak kontrol
4 Tombol reset dengan lampu pengunci
5 Unit servomotor
6 Sekrup penyetelan kepala pembakaran
7 Sakelar tekanan udara
8 Titik uji tekanan udara di ruang pembakaran (untuk dihubungkan ke unit katup gas)
9 Soket 4 kutub untuk koneksi tahap ke-2/modulasi
10 Soket 7 kutub untuk catu daya pembakar
11 Soket 6 kutub untuk koneksi rangkaian
12 Titik uji tekanan udara (untuk dihubungkan ke unit katup gas)
13 Sakelar untuk:
– otomatis/manual (AUT/MAN)
– menaikkan/menurunkan output (+/-)
14 Kapasitor
15 Filter pengurangan kebisingan

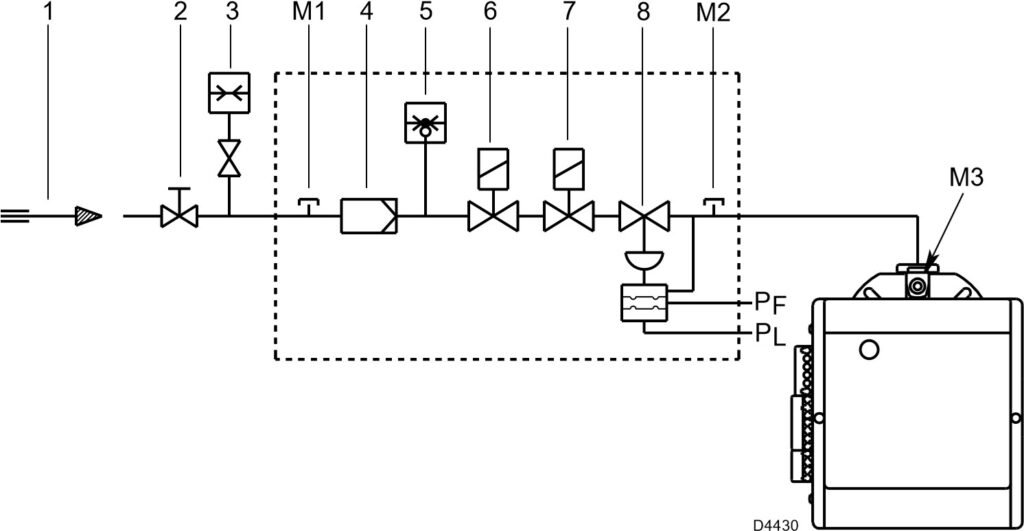

JALUR PEMIPAAN GAS/ GASTRAIN

1 Pipa masukan gas
2 Gerbang manual (di bawah tanggung jawab pemasang)
3 Pengukur tekanan gas (di bawah tanggung jawab pemasang)
4 Filter
5 Sakelar tekanan gas
6 Katup pengaman elektromagnetik
7 Katup kerja elektromagnetik
8 Pengatur tekanan
PF Tekanan di ruang pembakaran
PL Tekanan udara di kepala pembakaran
M1 Titik uji tekanan suplai gas
M2 Titik tekanan untuk pengukuran gas di outlet rangkaian gas
M3 Titik tekanan untuk pengukuran gas di kepala pembakaran

ELEKTRIKAL SISTEM BURNER

C Motor capacitor
CN… Connectors
F1 Filter to protect against radio disturbance
MB Auxiliary terminal board
MV Motor
PA Minimum air pressure switch.
SM Servomotor
SO Ionisation probe
S1 Operation switch:
MAN = manual
AUT = automatic
OFF = unlit
S2 Button for:
– = decreasing output
+ = increasing output
TA Ignition transformer
TB Burner earth
XP4 4-pole socket
XP6 6- pole socket
XP7 7-pole socket
