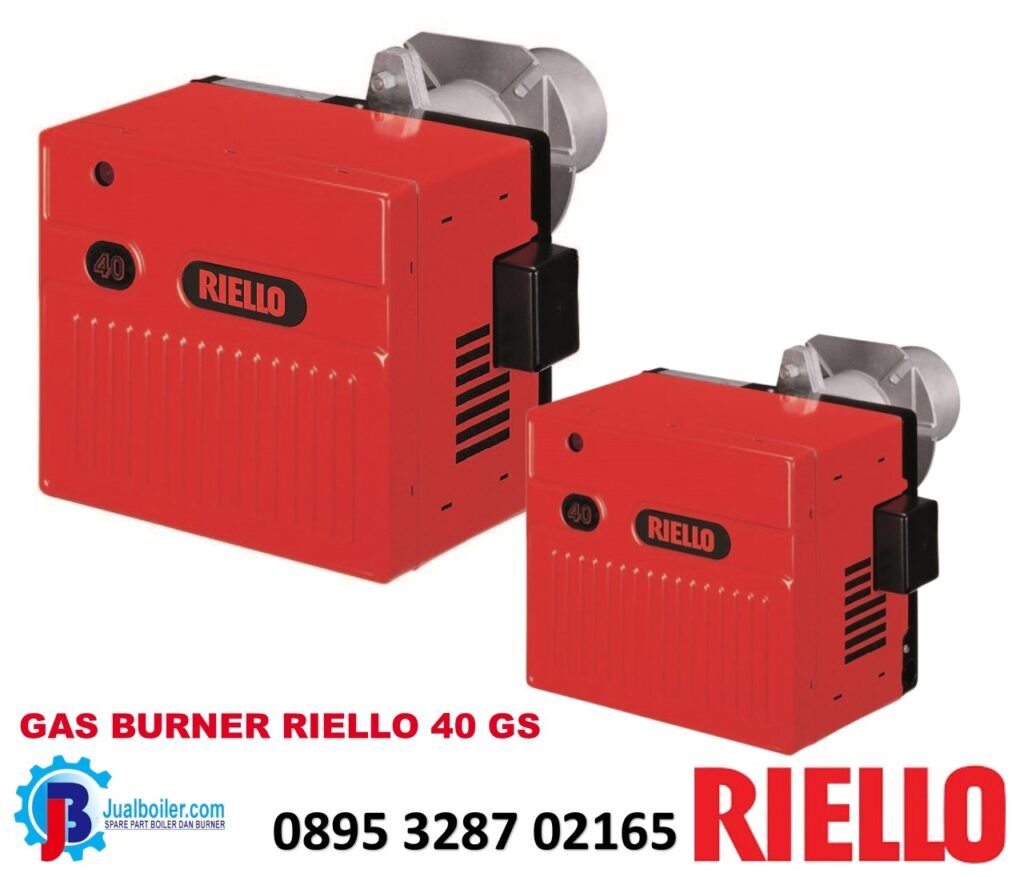

JUAL BURNER GAS RIELLO – SERI R40 GS
Kompor gas tahap tunggal (hidup/mati) Seri Riello 40 GS telah dikembangkan untuk memenuhi berbagai persyaratan pemanasan. Kompor ini tersedia dalam empat model berbeda, dengan daya keluaran mulai dari 11 hingga 220 kW. Cocok untuk digunakan pada berbagai peralatan seperti boiler, oven pengering pelapis daya, pemanggang kopi, after burner, dan berbagai aplikasi komersial dan industri ringan kecil lainnya.
Kami Juga dapat menyediakan kompor beserta rangkaian katup gas yang dirakit dan disambungkan sepenuhnya, dibuat sesuai Standar Australia yang cocok untuk gas alam atau LPG.
| Model | : | RIELLO 40 GS20 TL | ||
| Type | : | 556T1 | ||
| Heat output (Hi) (1) | min – max | kW | : | 81 ¸ 220 |
| kcal/h | : | 70,000 ¸ 189,000 | ||
| Fuel | Family 2 | : | NCV 8 ¸ 12 kWh/m3 – 7,000 ¸ 10,340 kcal/m3 | |
| : | Pressure: min. 26 mbar – max. 360 mbar | |||
| Operation | : | Intermittent (FS1) | ||
| Use | : | Boilers: water and diathermic oil | ||
| Ambient temperature | °C | : | 0 – 50 | |
| Combustion air temperature | °C max | : | 60 | |
| Electrical supply | : | 1/230V/50Hz | ||
| Fan motor | rpm – rad/s | : | 2750 – 288 | |
| V – Hz | : | 230 – 50 | ||
| W | : | 150 | ||
| A | : | 1.3 | ||
| Ignition transformer | : | Primary 230V / 1.8A – Secondary 8 kV / 30 mA | ||
| Capacitor | mF | : | 5 | |
| Absorbed electrical power | kW | : | 0.25 | |
| Protection level | : | IP40 | ||
| Weight | kg | : | 21 | |
| Noise levels (2) Sound pressure | dB(A) | : | 66.8 | |
| Sound power | : | 78.5 | ||
| Model | : | RIELLO 40 GS10 TL | ||
| Type | : | 554T1 | ||
| Heat output (Hi) (1) | min – max | kW | : | 42 ÷ 116 |
| kcal/h | : | 36,000 ÷ 100,000 | ||
| Fuel | Family 2 | : | NCV 8 ¸ 12 kWh/m3 – 7,000 ¸ 10,340 kcal/m3 | |
| : | Pressure: min. 19 mbar – max. 360 mbar | |||
| Operation | : | Intermittent (FS1) | ||
| Use | : | Boilers: water and diathermic oil | ||
| Ambient temperature | °C | : | 0 – 50 | |
| Combustion air temperature | °C max | : | 60 | |
| Electrical supply | : | 1/230V/50Hz | ||
| Fan motor | rpm – rad/s | : | 2800 – 294 | |
| V – Hz | : | 230 – 50 | ||
| W | : | 90 | ||
| A | : | 0.75 | ||
| Ignition transformer | : | Primary 230V / 1.8A – Secondary 8 kV / 30 mA | ||
| Capacitor | mF | : | 2 | |
| Absorbed electrical power | kW | : | 0.13 | |
| Protection level | : | IP40 | ||
| Weight | kg | : | 16 | |
| Noise levels (2) Sound pressure | dB(A) | : | 63.1 | |
| Sound power | : | 74.7 | ||

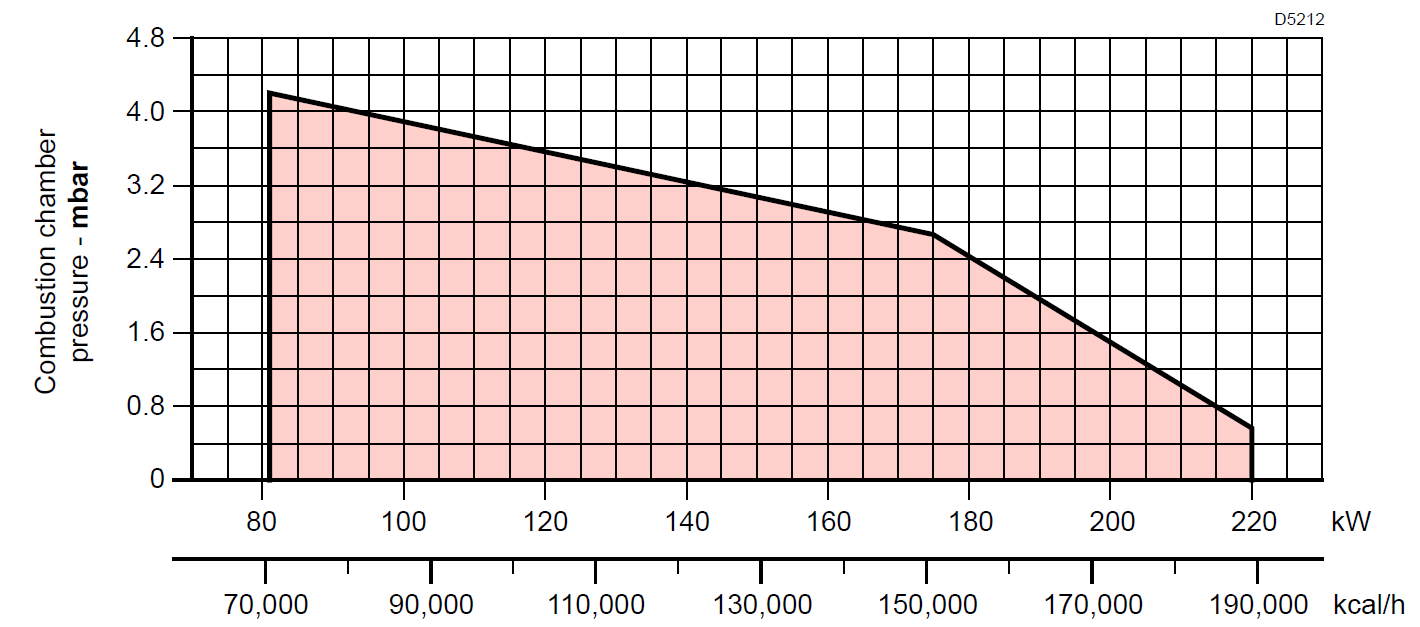

FIRING RATE
Output pembakar dipilih dari dalam area diagram Nilai laju pembakaran dengan mempertimbangkan suhu sekitar 20°C, tekanan atmosfer 1013 mbar (sekitar 0m PERINGATAN di atas permukaan laut), dan dengan kepala pembakaran

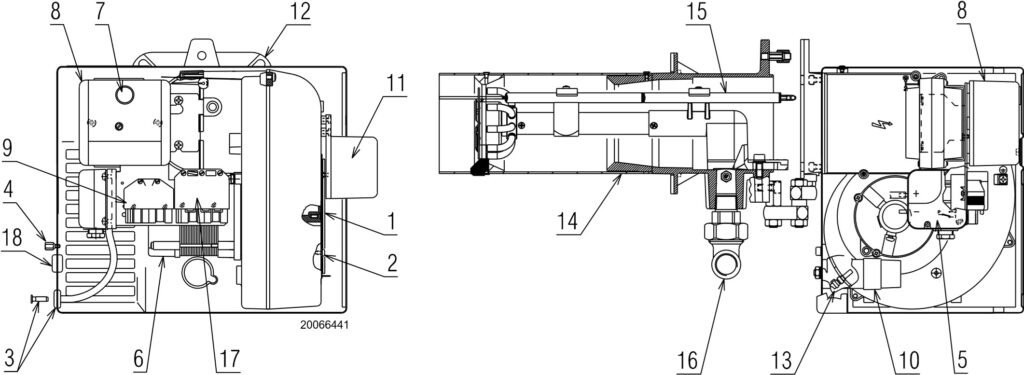

DESKRIPSI BURNER
- Peredam udara
- Sekrup pemasangan peredam
- Titik uji tekanan (-)
- Sekrup pemasangan penutup
- Sakelar tekanan udara
- Motor
- Sinyal penguncian dengan tombol reset
- Kotak kontrol
- Soket 6 kutub untuk rangkaian gas
- Motor pembuka peredam udara
- Kapasitor
- Flensa
- Titik uji tekanan (+)
- Kepala pembakaran
- Probe elektroda
- Siku rangkaian gas
- Soket 7 kutub untuk catu daya dan kendali jarak jauh
- Grommet

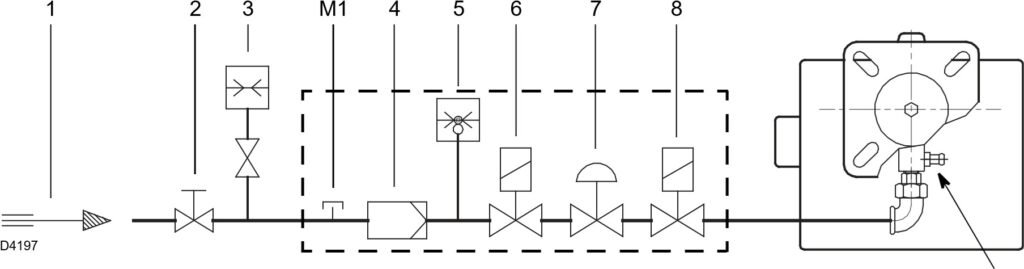

RANGKAIAN GASTRAIN
1 Pipa masukan gas
2 Gerbang manual (tanggung jawab pemasang) 3 Pengukur tekanan gas (tanggung jawab pemasang)
4 Filter
5 Sakelar tekanan gas
6 Katup pengaman
7 Penstabil tekanan
8 Katup penyetelan
M1 Titik uji tekanan suplai gas pada sakelar tekanan
M2 Titik uji kopling tekanan
Disetujui menurut standar EN 676 dan disediakan terpisah dari pembakar. Disediakan terpisah untuk penyetelannya, lihat petunjuk terlampir.
WIRING DIAGRAM
- AD : Air damper opening motor
- B4 : Operating signal
- C : Motor capacitor
- CN1 : Ionisation probe connector
- E : Ignition electrode
- F : Filter
- h1 : Hour counter (230V – 0.1A max.)
- MV : Fan motor
- PA : Air pressure switch
- PG : Min. gas pressure switch
- S3 : Lamp block (230V – 0.5A max.)
- SO : Ionisation probe
- TA : Ignition transformer
- TB : Burner earth
- TL : Limit thermostat
- TM : Burner shelf
- TS : Safety thermostat
- T6A : Fuse
- V10 : Safety valve
- V11 : Adjustment valve
- XP6 : 6- pole socket
- XP7 : 7-pole socket
- X6 : 6 pin plug
- X7 : 7 pin plug
