OIL BURNER PRESS TG ( THREE STAGE P140 T/G, P200 T/G, P300 T/G, P450 T/G )
Seri pembakar PRESS T/G mencakup rentang pembakaran dari 830 hingga 5340 kW. Tersedia dalam 4 model berbeda, pembakar ini sangat cocok untuk dipadukan dengan boiler ruang bertekanan. Three Stage/ Tiga Tahap pembakaran dengan 3 Nozzle Tersedia dalam 1 Series, pembakar ini sangat cocok untuk dipadukan dengan boiler ruang bertekanan. Karena karakteristiknya, pembakar ini dapat diaplikasikan di pabrik sipil besar untuk pemanas rumah tangga atau dalam aplikasi industri di mana beban termal bersifat berulang dan dapat diprediksi.
Sistem ram hidrolik eksklusif, dengan 3 posisi yang dapat disesuaikan, mengatur pembukaan peredam, yang memungkinkan aliran udara dalam kaitannya dengan output yang dibutuhkan: dengan cara ini stabilitas api dioptimalkan di setiap titik kerja, dengan pengaturan mikro yang tersedia. Pembakar dilengkapi dengan kotak kontrol pengaman pembakar berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kesalahan.
Terbagi dalam beberapa Type :
- P 140 T/G 380/830 ÷ 1660 kW
- P 200 T/G 557/1186 ÷ 2372 kW
- P 300 T/G 712/1779 ÷ 3560 kW
- P 450 T/G 890/2670 ÷ 5340 kW
TEKNIKAL DATA
Kondisi referensi:
Suhu : 20 °C
Tekanan : 1013 mbar Ketinggian: 0 m dpl.
Kebisingan diukur pada jarak 1 meter.
Nozel
Nozel adalah bagian dari perlengkapan standar. Tabel berikut menunjukkan fitur dan kode berdasarkan output yang diperlukan. Untuk pilihan tiga nozel terkait, lihat buku pegangan burner.
| Nozzle type 60° B | |||||
| Burner | GPH | Rated output (kg/h) at 10 bar at 12 bar at 14 bar | Nozzle code | ||
| P 140 T/G | 3,50 | 13,5 | 14,8 | 16,1 | 3042162 |
| P 140 T/G | 4,00 | 15,4 | 17 | 18,4 | 3042172 |
| P 140 T/G | 4,50 | 17,3 | 19,1 | 20,7 | 3042182 |
| P 140 T/G – P 200 T/G | 5,00 | 19,2 | 21,2 | 23 | 3042192 |
| P 140 T/G – P 200 T/G | 5,50 | 21,1 | 23,3 | 25,3 | 3042202 |
| P 140 T/G – P 200 T/G | 6,00 | 23,1 | 25,5 | 27,7 | 3042212 |
| P 140 T/G – P 200 T/G | 6,50 | 25 | 27,6 | 30 | 3042222 |
| P 140 T/G – P 200 T/G | 7,00 | 26,9 | 29,7 | 32,3 | 3042232 |
| P 140 T/G – P 200 T/G | 7,50 | 28,8 | 31,8 | 34,6 | 3042242 |
| P 140 T/G – P 200 T/G | 8,00 | 30,8 | 33,9 | 36,9 | 3042252 |
| P 140 T/G – P 200 T/G | 8,50 | 32,7 | 36,1 | 39,2 | 3042262 |
| P 140 T/G – P 200 T/G | 9,50 | 36,5 | 40,3 | 43,8 | 3042282 |
| P 140 T/G – P 200 T/G | 10,00 | 38,4 | 42,4 | 46,1 | 3042292 |
| P 140 T/G – P 200 T/G | 11,00 | 42,3 | 46,7 | 50,7 | 3042312 |
| P 200 T/G | 12,00 | 46,1 | 50,9 | 55,3 | 3042322 |
| P 200 T/G | 13,00 | 50 | 55,1 | 59,9 | 3042332 |
| P 200 T/G – P 300 T/G | 14,00 | 53,8 | 59,4 | 64,5 | 3042352 |
| P 200 T/G – P 300 T/G | 15,00 | 57,7 | 63,6 | 69,2 | 3042362 |
| P 300 T/G | 16,00 | 61,5 | 67,9 | 73,8 | 3042382 |
| P 300 T/G | 17,00 | 65,4 | 72,1 | 78,4 | 3042392 |
| P 300 T/G – P 400 T/G | 18,00 | 69,2 | 76,4 | 83 | 3042412 |
| P 300 T/G – P 400 T/G | 19,00 | 73 | 80,6 | 87,6 | 3042422 |
| P 300 T/G – P 400 T/G | 20,00 | 76,9 | 84,8 | 92,2 | 3042442 |
| P 300 T/G – P 400 T/G | 22,00 | 84,6 | 93,3 | 101,4 | 3042462 |
| P 300 T/G – P 400 T/G | 24,00 | 92,2 | 101,8 | 110,6 | 3042472 |
| P 450 T/G | 26,00 | 99,9 | 110,3 | 119,9 | 3042482 |
| P 450 T/G | 28,00 | 107,6 | 118,8 | 129,1 | 3042492 |
| P 450 T/G | 30,00 | 110,4 | 122 | 132,4 | 3042502 |
| P 450 T/G | 32,00 | 117,8 | 130,1 | 150,1 | 3042512 |
| P 450 T/G | 35,00 | 128,8 | 142,1 | 154,5 | 3042522 |

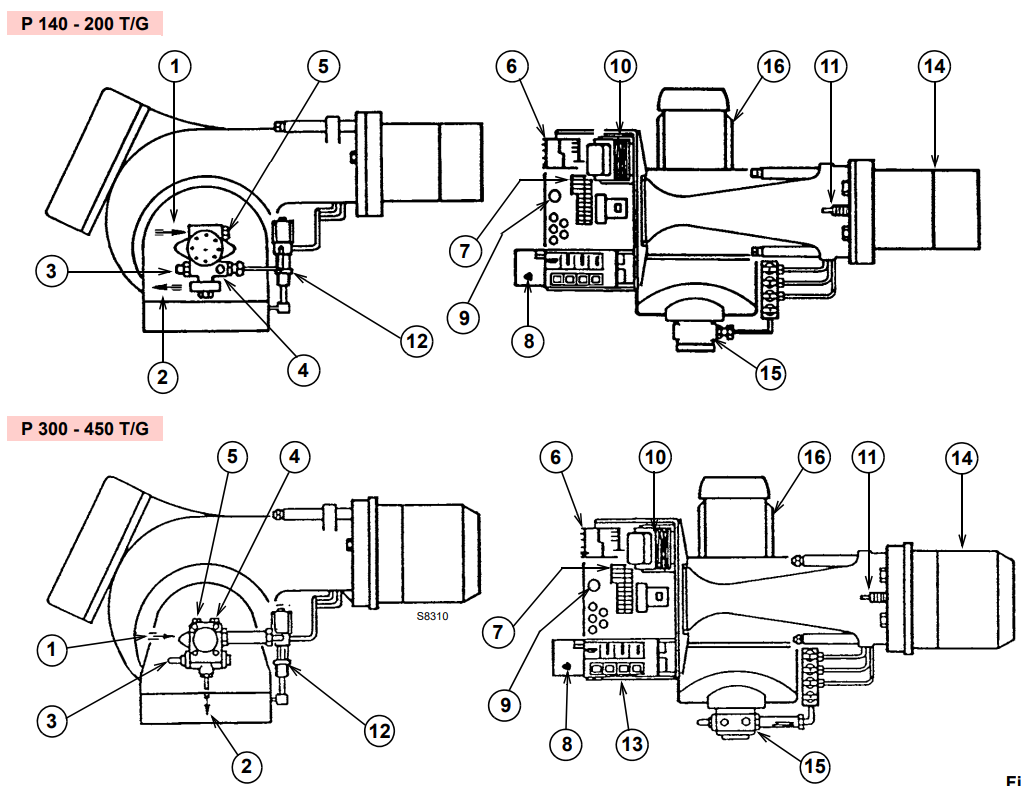

SPESIFIKASI
Burner:
Pembakar minyak draft paksa monoblock dengan operasi tiga tahap, sepenuhnya otomatis, terdiri dari:
- – Sirkuit penghisap udara dilapisi bahan kedap suara
- – Kipas dengan bilah melengkung ke depan tingkat tekanan kinerja tinggi
- – Peredam udara untuk pengaturan udara dikendalikan oleh ram hidrolik tiga tahap
- – Motor start pada 2850 rpm, tiga fasa 400 V dengan netral, 50 Hz
- – Kepala pembakaran, yang dapat diatur berdasarkan hasil pembakaran, dilengkapi dengan :
- – Ujung kerucut berbahan stainless steel, tahan terhadap korosi dan suhu tinggi
- – elektroda pengapian
- – disk stabilitas api
- – Pompa roda gigi untuk suplai bahan bakar bertekanan tinggi, dilengkapi dengan:
- – menyaring
- – pengatur tekanan
- – sambungan untuk memasang pengukur tekanan dan vakuometer
- – bypass internal untuk pemasangan pipa tunggal
- – Unit katup dengan katup pengaman oli dan tiga katup penyalur oli di sirkuit keluaran;
- – Fotosel untuk deteksi api
- – Panel kontrol api berbasis mikroprosesor, dengan fungsi diagnostik
- – Saklar nyala/mati pembakar
- – Jendela inspeksi api
- – Slide bar untuk memudahkan pemasangan dan perawatan
- – Filter perlindungan terhadap gangguan radio
- – Tingkat perlindungan listrik IP 40.
- Sesuai dengan:
- – 89/336 (2004/108) Petunjuk EC (kompatibilitas elektromagnetik)
- – 73/23 (2006/95) Petunjuk EC (tegangan rendah)
- – Petunjuk 92/42/EC (kinerja)
- – Petunjuk 98/37/EC (mesin)
- – EN 267 (pembakar bahan bakar cair).
- Perlengkapan standar:
- – 2 pipa fleksibel untuk sambungan ke jaringan suplai minyak
- – 2 buah nipel untuk sambungan ke pompa
- – 4 buah alat tenun kabel untuk sambungan listrik
- – 4 sekrup untuk memasang flensa burner ke boiler
- – Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
- – Katalog suku cadang
- – 2 ekstensi batang geser (untuk model kepala diperpanjang P 300 T/G dan P 450 T/G) – 3 nozel
- – Gasket untuk flensa
- – Pemula (*)
- – Disk diffuser (P 450 T/G).
- (*) Untuk versi dengan permulaan bintang-delta.
- Aksesori yang tersedia untuk dipesan secara terpisah:
- – Nozel
- – Perlengkapan pengatur jarak
- – Kotak kedap suara
- – Dukungan burner
- – Kit antarmuka PC.
KATALOG: PRESS T_G_TS0038UK03
