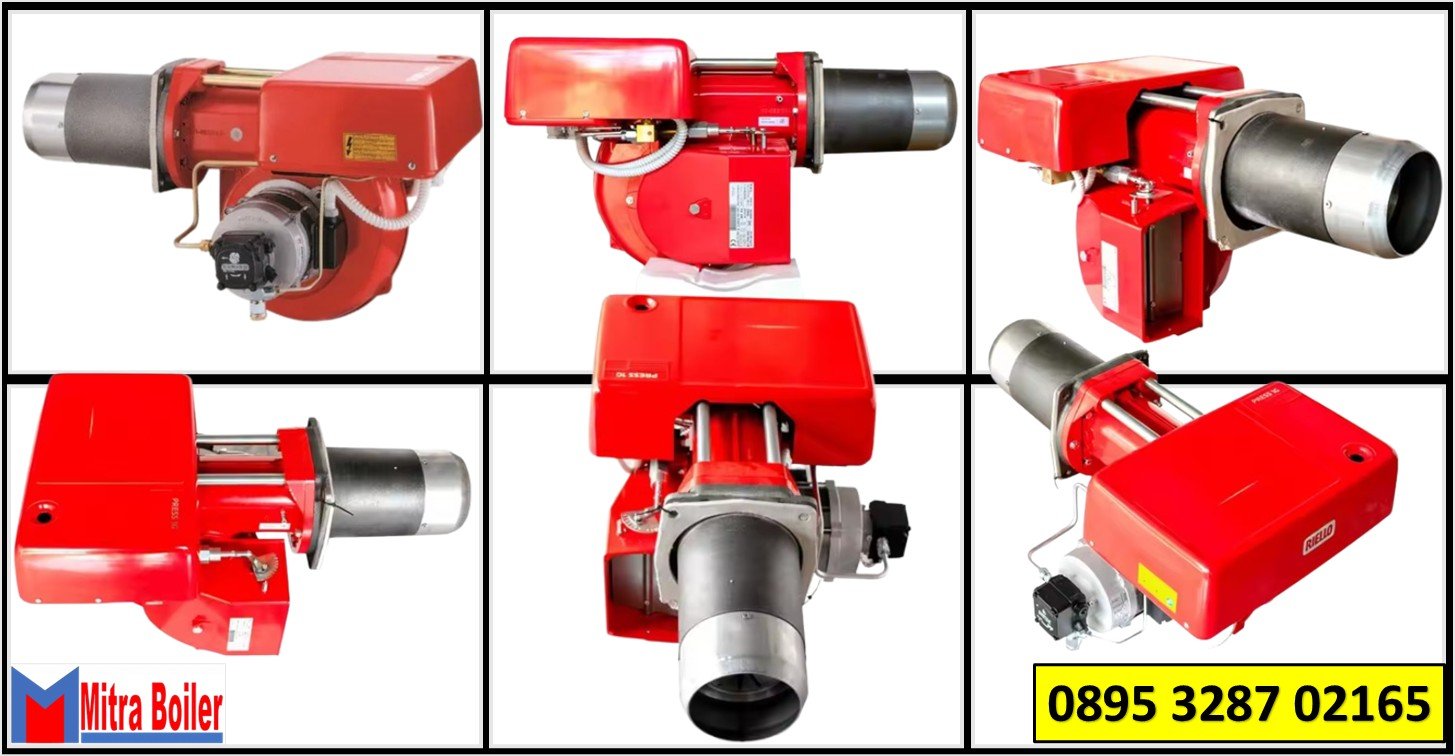

BURNER RIELLO PRESS G SERIES LIGHT OIL (TWO STAGE)
Seri pembakar PRESS G mencakup rentang pembakaran dari 107 hingga 1660 kW dan telah dirancang untuk digunakan dalam instalasi sipil dengan dimensi rata-rata, seperti area bangunan dan kelompok apartemen besar atau untuk digunakan dalam aplikasi industri, seperti pabrik kecil atau sedang. Pengoperasiannya dua tahap; pembakar dilengkapi dengan kotak kontrol pengaman pembakar berbasis mikroprosesor yang menyediakan indikasi pengoperasian dan diagnosis penyebab kesalahan. Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, memungkinkan kinerja optimal yang memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

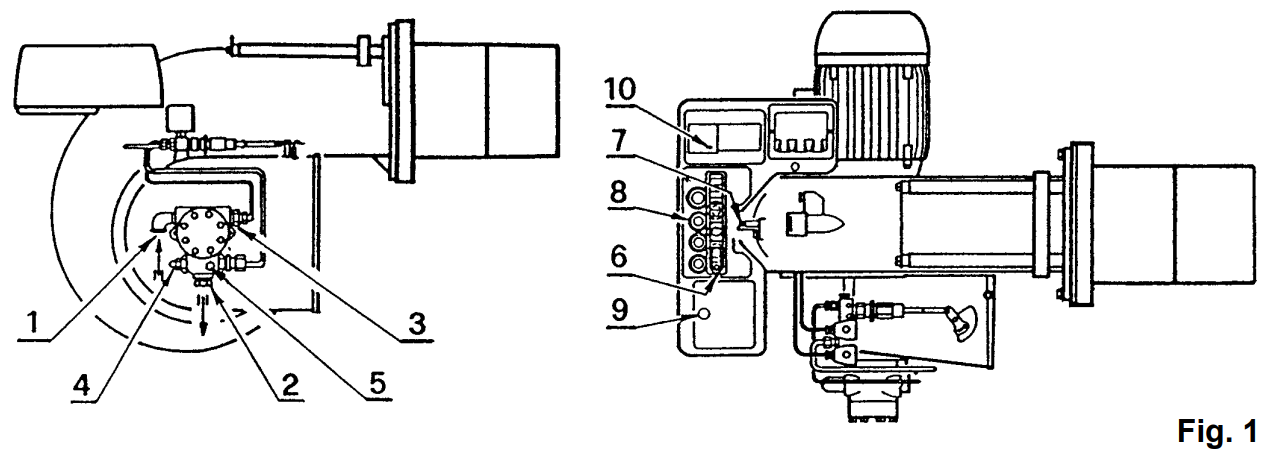

FITUR BURNER SERI PRESS G
- Suction line fitting
- Return line fitting
- Valve group return connection
- Pressure gauge fixing point (G 1/8)
- Pump pressure adjuster
- Wiring terminal block
- Combustion head control shaft
- Fair leads
- Control box reset button with signal of lock-out
- Motor relay lock-out reset button
Fitur utama pembakar ini adalah keandalannya karena konstruksinya yang sederhana dan kuat, yang memungkinkan pengoperasian tanpa intervensi perawatan khusus. Perawatan yang disederhanakan dicapai dengan sistem bilah geser, yang memungkinkan akses mudah ke semua komponen penting dari kepala pembakaran. Semua komponen listrik mudah diakses hanya dengan melepas panel pelindung, sehingga menjamin intervensi yang cepat dan sederhana pada komponen.
Juga tersedia dalam beberapa Type sebagai berikut:
- PRESS GW 107/178 ÷ 356 kW
- PRESS 1G 130/190 ÷ 534 kW
- PRESS 2G 214/356 ÷ 712 kW
- PRESS 3G 273/534 ÷ 1168 kW
- PRESS 4G 415/830 ÷ 1660 kW
TEKNIKAL DATA
Kondisi referensi:
Suhu : 20 °C
Tekanan : 1013 mbar Ketinggian: 0 m dpl.
Kebisingan diukur pada jarak 1 meter.
Nozel
Nozel harus dipesan secara terpisah. Tabel berikut menunjukkan fitur dan kode berdasarkan output bahan bakar maksimum yang dibutuhkan.
Nozzles type 60° B | |||
Burner | GPH | Rated output (kg/h)* | Nozzle code |
PRESS GW – 1G | 2,00 | 8,5 | 3042126 |
PRESS GW – 1G | 2,50 | 10,6 | 3042140 |
PRESS GW – 1G | 3,00 | 12,7 | 3042158 |
PRESS GW – 1G | 3,50 | 14,8 | 3042162 |
PRESS GW – 1G – 2G | 4,00 | 17 | 3042172 |
PRESS 1G – 2G | 4,50 | 19,1 | 3042182 |
PRESS 1G – 2G | 5,00 | 21,2 | 3042192 |
PRESS 1G – 2G | 5,50 | 23,3 | 3042202 |
PRESS 2G – 3G | 6,00 | 25,5 | 3042212 |
PRESS 2G – 3G | 6,50 | 27,6 | 3042222 |
PRESS 2G – 3G | 7,00 | 29,7 | 3042232 |
PRESS 3G | 7,50 | 31,8 | 3042242 |
PRESS 3G | 8,00 | 33,9 | 3042252 |
PRESS 3G | 8,50 | 36,1 | 3042262 |
PRESS 3G – 4G | 9,50 | 40,3 | 3042282 |
PRESS 3G – 4G | 10,00 | 42,4 | 3042292 |
PRESS 3G – 4G | 11,00 | 46,7 | 3042312 |
PRESS 3G – 4G | 12,00 | 50,9 | 3042322 |
PRESS 4G | 13,00 | 55,1 | 3042332 |
PRESS 4G | 14,00 | 59,4 | 3042352 |
PRESS 4G | 15,00 | 63,6 | 3042362 |
PRESS 4G | 16,00 | 67,9 | 3042382 |
PRESS 4G | 17,00 | 72,1 | 3042392 |
PRESS 4G | 18,00 | 76,4 | 3042412 |
SPESIFIKASI
BURNER:
Pembakar minyak draft paksa monoblok dengan operasi dua tahap, sepenuhnya otomatis, terdiri dari:
- – Sirkuit hisap udara dilapisi dengan bahan kedap suara
- – Kipas dengan bilah melengkung ke depan dengan kinerja tinggi dalam hal tekanan dan pengiriman udara
- – Peredam udara untuk pengaturan udara
- – Ram hidrolik untuk kontrol peredam udara
- – Memulai motor pada 2800 rpm, tiga fase 400V dengan netral, 50Hz (fase tunggal, 230V dan 50Hz untuk model PRESS GW)
- – Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
- – Ujung kerucut berbahan stainless steel, tahan terhadap korosi dan suhu tinggi
- – elektroda pengapian
- – disk stabilitas api
- – Titik uji tekanan kipas
- – Pompa roda gigi untuk suplai bahan bakar bertekanan tinggi, dilengkapi dengan:
- – menyaring
- – pengatur tekanan
- – sambungan untuk memasang pengukur tekanan dan vakuometer
- – bypass internal untuk pemasangan pipa tunggal
- – Unit katup dengan dua katup pengiriman oli pada sirkuit keluaran
- – Fotosel untuk deteksi api
- – Panel kontrol api berbasis mikroprosesor, dengan fungsi diagnostik
- – Slide bar untuk memudahkan pemasangan dan perawatan
- – Filter perlindungan terhadap gangguan radio
- – Tingkat perlindungan listrik IP 44.
- Sesuai dengan:
- – Petunjuk 89/336/EEC (kompatibilitas elektromagnetik)
- – Petunjuk 73/23/EEC (tegangan rendah)
- – Petunjuk 92/42/EEC (kinerja)
- – Petunjuk 98/37/EEC (mesin)
- – EN 267 (pembakar bahan bakar cair).
- Perlengkapan standar:
- – 2 pipa fleksibel untuk sambungan ke jaringan suplai minyak
- – 2 gasket untuk pipa fleksibel
- – 2 puting untuk sambungan ke pompa
- – 4 sekrup untuk memasang flensa burner ke boiler
- – 1 layar termal
- – Buku pegangan instruksi untuk pemasangan, penggunaan dan pemeliharaan
- – Katalog suku cadang.
- Aksesoris yang tersedia untuk dipesan terpisah:
- – Nozel
- – Kit ekstensi kepala
- – Kit pengurangan panjang kepala
- – Kotak kedap suara
- – Unit degasing (dengan atau tanpa filter)
- – Kit penutup lengkap peredam udara
- – Kit antarmuka PC.
KATALOG : PRESS G_TS0037UK01
Jika Anda tertarik dengan salah satu produk kami, atau memerlukan informasi lebih lanjut, silakan hubungi staf penjualan kami sekarang untuk katalog terperinci kami.
