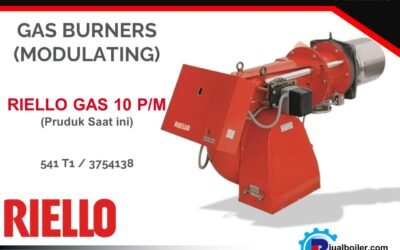

GAS BURNER MODULATING – GAS P/M

Seri GAS P/M mencakup rentang pembakaran dari 130 hingga 4885 kW. Pengoperasian menggunakan operasi dua tahap progresif atau modulasi penuh, dengan sistem kontrol modulasi dan probe yang canggih. Pembakar seri GAS P/M sangat cocok untuk aplikasi yang memerlukan fleksibilitas kontrol (proses, uap, penyerapan pendinginan) yang membutuhkan output variabel. Karena struktur lembaran logamnya, pembakar ini sangat cocok untuk kerusakan atau deformasi. Perawatan yang disederhanakan dicapai dengan batang geser yang memungkinkan akses ke kepala pembakaran tanpa perlu melepaskan pembakar dari boiler.

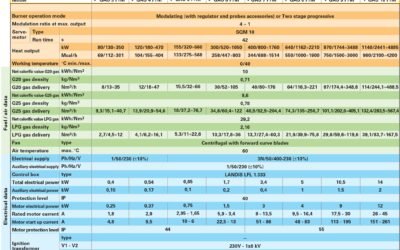

TEKNIKAL DATA

Kondisi referensi: Suhu: 20 C
Tekanan: 1013 mbar Ketinggian: 0 m dpl.
Kebisingan diukur di ruang ketel di belakang burner pada jarak 1 meter.

SPESIFIKASI

Pembakar gas draft paksa monoblok, operasi progresif dua tahap atau modulasi dengan kit, terdiri dari:

• – Sirkuit hisap udara
• – Kipas dengan bilah melengkung ke depan
• – Peredam udara untuk pengaturan udara yang dikendalikan oleh motor servo;
• – Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
  • – Kerucut ujung berbahan stainless steel, tahan terhadap korosi dan suhu tinggi
  • – elektroda pengapian
  • – disk stabilitas api
  • – Servomotor untuk pengaturan pengiriman udara dan gas
  • – Sakelar tekanan gas maksimum
  • – Sakelar tekanan udara minimum
  • – Motor listrik satu fasa atau tiga fasa
  • – Pemeriksaan ionisasi
  • – Fotosel UV untuk deteksi api
  • – Jendela inspeksi api
  • – Slide bar untuk memudahkan pemasangan dan pemeliharaan
  • – Filter perlindungan terhadap interferensi radio
  • – Tingkat perlindungan IP 40.
• GASTRAIN
  Jalur suplai bahan bakar, dalam konfigurasi MULTIBLOC (dari diameter 3/4” sampai dengan diameter 2”) atau konfigurasi COMPOSED (dari diameter DN 65 sampai dengan diameter DN 100), dilengkapi dengan:
  • – Menyaring
  • – Penstabil
  • – Sakelar tekanan gas minimum
  • – Katup pengaman
  • – Kontrol segel katup (untuk output > 1200 kW)
  • – Katup kerja satu tahap dengan pengatur keluaran gas pengapian.
• Sesuai dengan: SPESIFIKASI PRODUK
  • – Petunjuk 89/336/EEC (kompatibilitas elektromagnetik)
  • – Petunjuk 73/23/EEC (tegangan rendah)
  • – Petunjuk 92/42/EEC (kinerja) – Petunjuk 90/396/EEC (gas) – EN 676 (pembakar gas).
• Perlengkapan standar:
  • – 1 paking kereta gas
  • – 1 paking flensa
  • – 1 layar isolasi
  • – 8 sekrup untuk memasang flensa burner ke boiler (12 untuk GAS 8 P/M – GAS 9 P/M dan GAS 10 P/M)
  • – 4 alat tenun kabel untuk sambungan listrik
  • – Starter delta bintang 1 (untuk GAS 8 P/M – GAS 9 P/M dan GAS 10 P/M)
  • – 2 buah wiring loom untuk sambungan listrik ke starter star delta (untuk GAS 8 P/M – GAS 9 P/M dan GAS 10 P/M)
  • – 8 ring (untuk GAS 8 P/M – GAS 9 P/M dan GAS 10 P/M)
  • – Ekstensi 2 batang (hanya untuk GAS 8 P/M versi long head – GAS 9 P/M dan GAS 10 P/M)
  • Buku panduan pemasangan, penggunaan dan pemeliharaan – Katalog suku cadang.
• Aksesori yang tersedia untuk dipesan secara terpisah:
  • – Kit ekstensi kepala
  • – Kit pengurangan panjang kepala
  • – Kit ventilasi berkelanjutan
  • – Kotak kedap suara
  • – Pengatur keluaran RWF 40
  • – Pemeriksaan tekanan 0 – 2,4 bar
  • – Pemeriksaan tekanan 0 – 16 bar
  • – Pemeriksaan suhu -100 – 500°C
  • – Kit potensiometer untuk motor servo
  • – Paket LPG
  • – Adaptor kereta gas – Kit kontrol segel – Pegas penstabil
