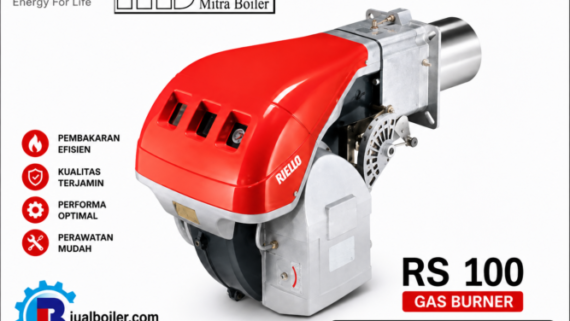

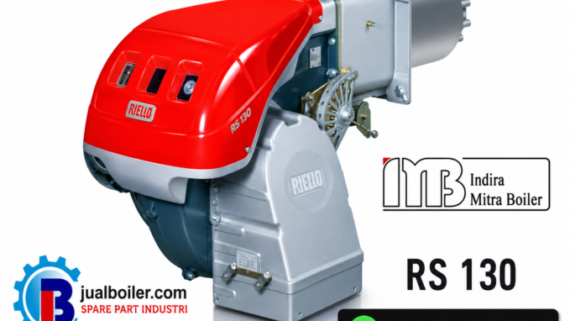

RIELLO GAS BURNERS RS – TWO STAGE/DUA TAHAP
Seri pembakar RS mencakup rentang pembakaran dari 44 hingga 2290 kW, dan telah dirancang untuk digunakan dalam boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, boiler minyak diatermik. Pengoperasiannya adalah “progresif dua tahap”; pembakar dilengkapi dengan kotak kontrol pengaman pembakar berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kesalahan. Kinerja kipas dan kepala pembakaran yang lebih tinggi, menjamin fleksibilitas penggunaan dan kinerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang mudah. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit penghisapan udara dan oleh material kedap suara yang disertakan. Berbagai macam aksesori menjamin fleksibilitas kerja yang lebih tinggi.
TEKNIKAL DATA
Kondisi referensi: Suhu: 20 °C Tekanan: 1013,5 mbar Ketinggian: 100 m dpl. Kebisingan diukur pada jarak 1 meter.
SPESIFIKASI
Pembakar Pembakar gas paksa monoblok dengan operasi dua tahap, sepenuhnya otomatis, terdiri dari:
- – Sirkuit penghisap udara dilapisi dengan bahan kedap suara
- – Kipas dengan bilah kurva terbalik (bilah lurus pada model 190) berperforma tinggi dengan emisi suara rendah
- – Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh motor servo dengan cam variabel
- – Memulai motor pada 2800 rpm, tiga fase 400V dengan netral, 50Hz (tersedia juga fase tunggal, 230V, 50Hz untuk model RS 28 dan 38)
- – Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang diperlukan, dilengkapi dengan:
- – Ujung kerucut berbahan stainless steel, tahan terhadap korosi dan suhu tinggi
- – elektroda pengapian
- – probe ionisasi
- – penyalur gas
- – disk stabilitas api
- – Sakelar tekanan udara minimum menghentikan pembakar jika kuantitas udara di
- kepala pembakaran tidak mencukupi
- – Panel kontrol api berbasis mikroprosesor, dengan fungsi diagnostik
- – Steker dan soket untuk sambungan listrik (model RS 28-38-50)
- – Sakelar pilihan nyala/mati pembakar
- – Sakelar manual tahap ke-1 – ke-2
- – Jendela inspeksi api
- – Slide bar untuk memudahkan pemasangan dan perawatan – Filter perlindungan terhadap gangguan radio
- – Tingkat perlindungan listrik IP 44.
- GASTRAIN
Jalur suplai bahan bakar, dalam konfigurasi MULTIBLOC (dari diameter 3/4” sampai dengan diameter 2”) atau konfigurasi COMPOSED (dari diameter DN 65 sampai dengan diameter DN 100), dilengkapi dengan:- – Menyaring
- – Penstabil
- – Sakelar tekanan gas minimum
- – Katup pengaman
- – Kontrol segel katup (untuk output > 1200 kW)
- – Katup kerja satu tahap dengan pengatur keluaran gas pengapian.
- Sesuai dengan:
- – Petunjuk 89/336/EEC (kompatibilitas elektromagnetik)
- – Petunjuk 73/23/EEC (tegangan rendah)
- – Petunjuk 92/42/EEC (kinerja) – Petunjuk 90/396/EEC (gas) – EN 676 (pembakar gas).
- Perlengkapan standar
- – 1 paking kereta gas
- – 1 paking flensa
- – 4 sekrup untuk mengencangkan flensa
- – 1 layar termal
- – 4 sekrup untuk memasang flensa burner ke boiler
- – Perlengkapan alat tenun kabel untuk sambungan listrik (RS 28 – 38 – 50)
- – 2 ekstensi bilah geser (untuk model kepala diperpanjang dan model RS 190)
- – Buku pegangan instruksi untuk pemasangan, penggunaan dan pemeliharaan
- – Katalog suku cadang.
- Aksesori yang tersedia dapat dipesan secara terpisah
- – Perlengkapan kepala yang diperluas
- – Perlengkapan pengatur jarak
- – Perlengkapan pasca ventilasi
- – Kit ventilasi berkelanjutan
- – Kotak kedap suara
Jika Anda tertarik dengan salah satu produk kami, atau memerlukan informasi lebih lanjut, silakan hubungi staf penjualan kami sekarang untuk katalog terperinci kami.
