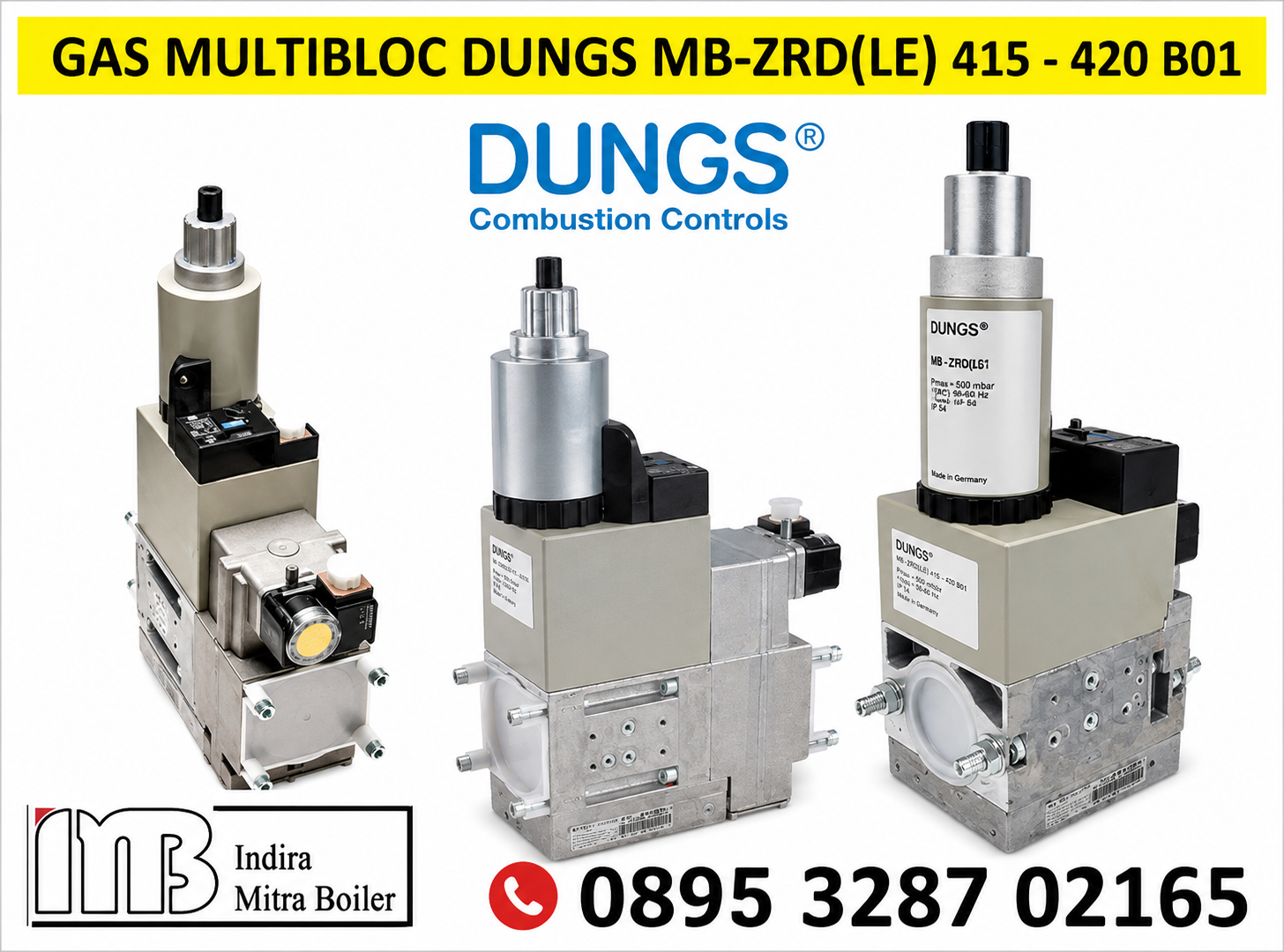

JUAL GAS MULTIBLOC DUNGS MB-ZRD(LE) 415 – 420 B01

Gas MultiBloc DUNGS MB-ZRD(LE) 415 – 420 B01 merupakan katup kontrol gas multifungsi yang mengintegrasikan filter gas, regulator tekanan, dua katup pengaman (safety shut-off valves), serta pressure switch dalam satu unit yang ringkas. Seri ini dirancang untuk sistem burner gas industri berkapasitas menengah hingga besar yang membutuhkan keamanan, kestabilan tekanan, dan pengoperasian dua tahap (two-stage).

Fitur Utama

• Sistem 2 Stage (Two-Stage Function) untuk pengaturan pembakaran tahap rendah dan tahap tinggi.
• Menggabungkan microfilter, pressure regulator, double safety solenoid valve, dan pressure switch dalam satu perangkat.
• Desain kompak sehingga mempermudah instalasi dan mengurangi jumlah sambungan pipa.
• Katup solenoid memenuhi standar EN 161 Class A Group 2.
• Regulator tekanan berakurasi tinggi sesuai EN 88 Class A Group 2.
• Salah satu katup dapat memiliki karakteristik fast opening atau slow opening (tergantung tipe LE).
• Tersedia pengaturan partial load (low fire) dan full load (high fire).
• Mendukung pemasangan Valve Proving System (VPS) dan berbagai aksesori seperti mini/maxi pressure switch serta limit switch.

Spesifikasi Teknis

Keunggulan

• Menjamin keamanan sistem pembakaran dengan dua katup pengaman otomatis.
• Menjaga tekanan gas tetap stabil sehingga menghasilkan pembakaran yang efisien.
• Mengurangi kebocoran karena seluruh komponen utama berada dalam satu unit.
• Perawatan lebih mudah dibandingkan pemasangan komponen secara terpisah.
• Cocok untuk aplikasi burner gas industri yang memerlukan kontrol pembakaran dua tahap.

Aplikasi

Gas MultiBloc DUNGS MB-ZRD(LE) 415 – 420 B01 banyak digunakan pada:

• Burner Gas Industri
• Boiler Steam
• Thermal Oil Heater
• Oven Industri
• Furnace
• Hot Air Generator
• Dryer Industri
• Sistem pembakaran gas berkapasitas besar.

Tipe Gas MultiBloc DUNGS MB-ZRD(LE) 415 – 420 B01

Ukuran koneksi: Rp 1½” (DN40)

• MB-ZRDLE 415 B01
• MB-ZRDLE 415 B01 S20
• MB-ZRDLE 415 B01 S22
• MB-ZRDLE 415 B01 S50
• MB-ZRDLE 415 B01 S52

Ukuran koneksi: Rp 2″ (DN50)

• MB-ZRDLE 420 B01
• MB-ZRDLE 420 B01 S20
• MB-ZRDLE 420 B01 S22
• MB-ZRDLE 420 B01 S50
• MB-ZRDLE 420 B01 S52

Perbedaan Kode Tipe
Kode & Keterangan

• 415 : Koneksi Rp 1½” (DN40)
• 420 : Koneksi Rp 2″ (DN50)
• S20 : Tekanan output 4–20 mbar
• S22 : Tekanan output 4–20 mbar (kontrol katup terpisah)
• S50 : Tekanan output 20–50 mbar
• S52 : Tekanan output 20–50 mbar (kontrol katup terpisah)
• LE : Katup tahap kedua dengan pembukaan lambat (Slow Opening) untuk pembakaran yang lebih stabil.

Sistem Kerja Gas MultiBloc DUNGS MB-ZRD(LE) 415 – 420 B01

Gas MultiBloc DUNGS MB-ZRD(LE) 415 – 420 B01 bekerja sebagai unit kontrol gas terpadu (multifunction gas control) yang menggabungkan filter, regulator tekanan, dua katup solenoid (double safety valve), dan pressure switch dalam satu perangkat. Sistem ini mengatur aliran gas secara aman menuju burner dengan operasi dua tahap (Two Stage).

Tahapan Sistem Kerja
1. Gas Masuk (Gas Inlet)

Gas dari jalur utama masuk ke Gas MultiBloc melalui sisi inlet.
Sebelum diteruskan, gas akan melewati micro filter yang menyaring debu, karat, dan partikel kotoran sehingga melindungi regulator dan katup.
2. Pengaturan Tekanan Gas

Setelah melewati filter, gas masuk ke pressure regulator.
Regulator menjaga tekanan gas tetap stabil sesuai nilai yang telah disetel meskipun tekanan dari sumber gas berubah-ubah.
Tekanan yang stabil menghasilkan pembakaran yang lebih efisien dan aman.
3. Tahap Pertama (Low Fire)

Saat burner menerima perintah start, Valve V1 dan tahap pertama Valve V2 akan terbuka.
Gas mengalir dalam jumlah terbatas menuju burner sehingga terbentuk nyala api awal (Low Fire).
Tahap ini membuat proses penyalaan lebih halus dan mengurangi risiko ledakan saat ignition.
4. Tahap Kedua (High Fire)

Setelah nyala api terdeteksi stabil oleh flame controller, burner memberikan sinyal untuk membuka tahap kedua.
Valve V2 membuka sesuai karakteristik tipe LE (Slow Opening) sehingga aliran gas meningkat secara bertahap menuju kapasitas penuh (High Fire).
Burner kemudian beroperasi pada kapasitas maksimum sesuai kebutuhan beban.
5. Sistem Pengaman

Apabila terjadi gangguan seperti api padam, tekanan gas tidak normal, atau burner berhenti bekerja, kedua katup solenoid akan menutup secara otomatis.
Penutupan cepat ini menghentikan suplai gas untuk mencegah kebocoran dan meningkatkan keselamatan sistem pembakaran.

CATALOG GAS MULTIBLOC MB-ZRD(LE) 415 – 420 B01
