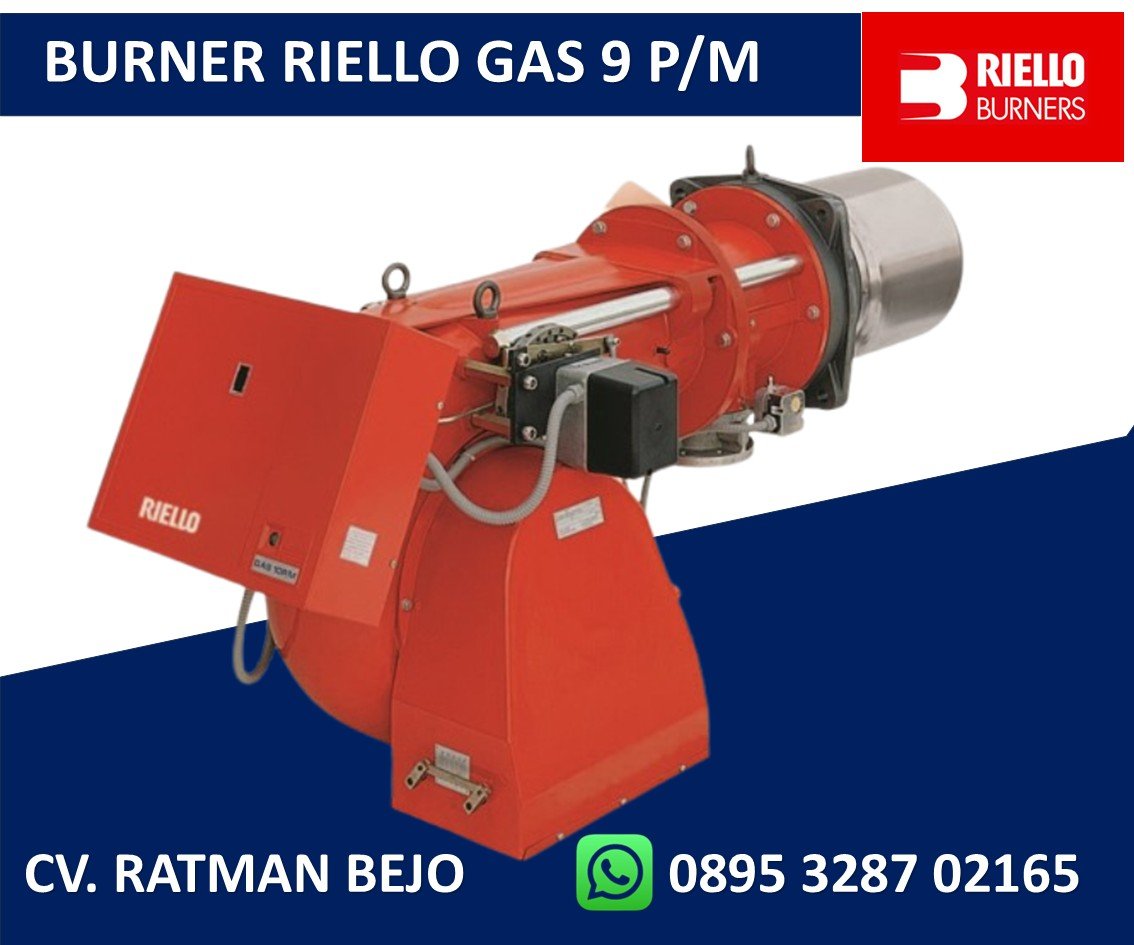

BURNER GAS MODULATING GAS 9 P/M

GAS BURNERS (MODULATING) GAS 9 P/M

GAS BURNERS (MODULATING) GAS 9 P/M

BAHAN BAKAR GAS ( PEMBAKARAN GAS MODULASI )

Seri GAS P/M mencakup rentang pembakaran dari 870/1744 ÷ 3488 kW

TECHNICAL DATA

• MODEL GAS 9 P/M
• Type 540 T1
• Output (1) 2nd stage kW Mcal/h : 1744 – 3488 kW, 1500 – 3000 Mcal/h
• 1st stage kW Mcal/h : 870 – 1744 kW, 750 – 1500 Mcal
• Fuel NATURAL GAS: G20- G25 G20   G25 G20   G25 G20   G25
  • – Lower calorific value kWh/Nm3 Mcal/Nm3 :  10   8,6 8,6   7,4
  • – Absolute densitykg/Nm3: 0,71   0,78
  • – Max delivery Nm3/h: 348   406
  • – Pressure at maximum delivery (2) mbar:  20,9    32,3
• OPERATION – Continuous (FS2)
• These burners are suitable also for intermittent operation with the only use of the UV flame sensor kit
  • – Progressive two-stage or modulating by kit (see ACCESSORIES)
• Standard applications Boilers: water, steam, diathermic oil
• Ambient temperature °C:  0 – 40
• NOISE LEVEL (3) Sound pressure
• Sound powerdB(A): 89 99
• Combustion air temperature °C max:  60

Electrical data

• MODEL GAS 9 P/M
• Type : 540 T1
• Electrical power supply : 3 ~ 230 – 400V +/- 10% 50 Hz
• Electrical motor IE3 :
  • rpm: 2930
  • kW: 15
  • V: 400/690
  • A: 16.5 – 9.6
• Ignition transformer : V1 – V2 230 V – 1x 8 kV
  • I1 – I2 1.5 A – 30 mA
• Absorbed electric power : kW max 10.6
• Protection level : IP40

DESKRIPSI BURNER

DESKRIPSI PEMBAKAR (A)
1 Pengintip api
2 Cincin pengangkat
3 Batang geser untuk membuka pembakar dan
memeriksa kepala pembakaran (lihat catatan)
4 Kepala pembakaran (dua panjang)
5 Katup gerbang udara tertutup untuk menunggu pengurangan
kehilangan panas
6 Regulator modulasi (opsional)
7 Sakelar tekanan udara
8 Batang penggerak katup kupu-kupu gas
9 Kontak motor dan relai termal
(GAS 8-9 start langsung)
10 Strip terminal
11 Fair lead (peralatan standar)
(Peralatan listrik yang dipasang oleh pemasang)
12 Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
13 Batang penggerak kepala pembakaran
14 Servomotor kontrol udara-gas
15 Cam pengaturan udara
16 Titik uji tekanan gas ke selongsong
17 Sakelar tekanan gas MAKS
18 Katup kupu-kupu gas (Pipa input gas)
19 Cakram penyesuaian gas keluaran MIN
20 Selongsong
21 Titik uji tekanan kipas
22 Steker-soket pada kabel servomotor
23 Steker-soket pada kabel probe ionisasi
